01产品简介
什么是MT6901电感式编码器？
MT6901是麦歌恩（MagnTek，隶属纳芯微）是面向运动控制领域推出的高精度电感式绝对角度编码器芯片。芯片基于电涡流感应（Eddy Current）原理，融合双码道游标算法（Dual-Track Vernier Algorithm），在保证角度测量精度的同时大幅提升环境适应能力，可覆盖从通用控制到高端运动控制的不同需求。
核心定位
MT6901填补了磁编码器与光学编码器之间的性能空白——既拥有磁编码器的环境鲁棒性（耐粉尘、油污、振动），又具备光学编码器的高精度（±0.02° INL），同时支持离轴中空结构，为机器人关节、直接驱动电机等设计提供前所未有的灵活性。
电感式 vs 磁编码式 vs 光学编码式
| 对比维度 | MT6901 电感式 | MT6826S 磁编码式 | 光学编码器 |
|---|---|---|---|
| 检测原理 | 电涡流感应（高频电磁场） | 霍尔效应 / AMR磁阻 | 光栅透射/反射 |
| INL精度 | ±0.02°（自校准后） | ±0.1°~±0.3° | ±0.01°~±0.05° |
| 背景磁场敏感性 | ✅ 完全免疫 | ⚠️ 需注意强磁干扰 | ✅ 不受影响 |
| 粉尘/油污/振动 | ✅ 强耐受 | ✅ 强耐受 | ❌ 敏感（光路污染） |
| 转速 | 最高 12,000 RPM | 最高 30,000 RPM | 可达 60,000 RPM |
| 中空/离轴结构 | ✅ 支持，灵活PCB布线 | ⚠️ 受磁环尺寸限制 | ❌ 结构复杂 |
| 成本 | 中低 | 低 | 高 |
| PCB层数 | 4~6层 | 2层 | — |
双码道游标算法原理
A B 码道 A（细码） 空间频率：f₁ 码道 B（粗码） 空间频率：f₂ 游标算法：比对 A/B 相位差 → 计算绝对角度 θ = (φB - φA) / (f₁ - f₂) × 360° 游标原理：利用两个不同空间频率的刻线周期差，实现超越单个码道分辨率的测量精度
MT6901在MagnTek产品线中的位置
磁编码器系列 MT6701/6816/6826S/6835 霍尔 / AMR / 高精度 MT6901 电感编码器 电涡流 + 双码道游标 ±0.02° INL | 离轴中空 电流/速度检测 NSM301x / MT8381 轮速 / 电流传感 MagnTek麦歌恩（纳芯微旗下）位置传感器产品体系
02产品参数
MT6901 电气参数
| 参数 | 规格 | 备注 |
|---|---|---|
| 检测原理 | 电涡流感应 + 双码道游标算法 | 非接触式 |
| 检测范围 | 0° ~ 360° 绝对角度 | 单圈绝对值 |
| INL精度 | ±0.02°（典型值，自校准后） | 客户端自动标定 |
| 输出分辨率 | UART: 23-bit / SPI: 21-bit / PWM: 12-bit | 多接口输出 |
| ABZ输出 | 1 ~ 16,384 PPR 可编程 | 增量输出 |
| UVW输出 | 1 ~ 16 极对可编程 | 电机换向 |
| 最高转速 | 12,000 RPM | 电涡流检测上限 |
| 通信接口 | UART（最高4.0 Mbps）/ 4线SPI | 绝对位置输出 |
| 供电电压 | 3.3V ~ 5.0V | 可编程稳压器 |
| 工作温度 | -40°C ~ +125°C | 工业/车规级 |

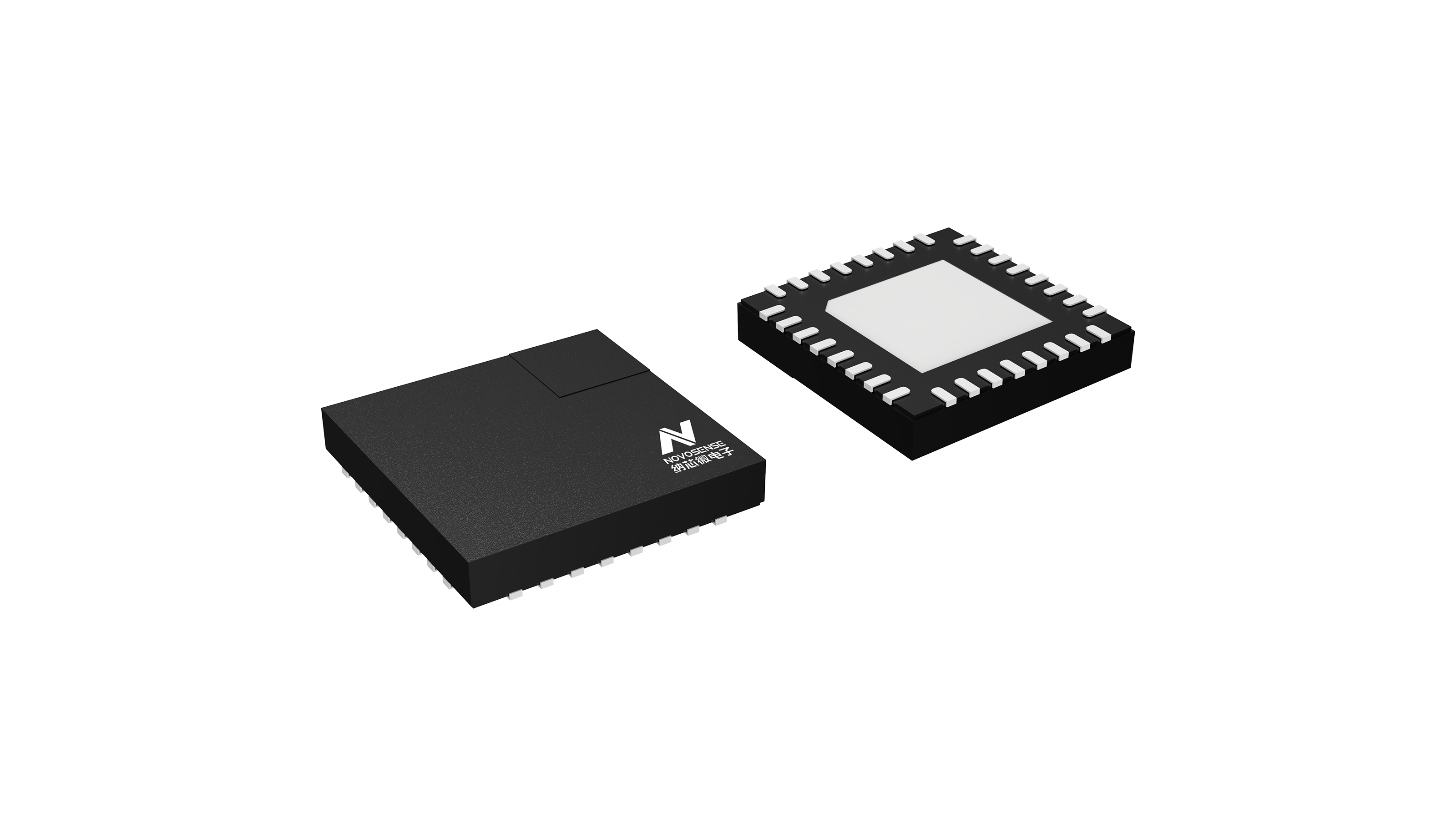

| 封装 | QFN5×5mm（28引脚） | 紧凑型封装 |
| 内置EEPROM | 3.3V~5.0V均可编程 | 配置参数存储 |
| 诊断功能 | 激励线圈断线检测、接收信号幅值超范围诊断 | 安全可靠 |
| 校准方式 | 客户端自动非线性校准（无需数据交互，自动计算补偿） | 简化集成 |
MT6901 vs MT6826S vs MT6835 参数对比
| 参数 | MT6901（电感式） | MT6826S（霍尔） | MT6835（AMR磁阻） |
|---|---|---|---|
| 原理 | 电涡流+游标算法 | 垂直霍尔+差分 | AMR各向异性磁阻 |
| INL精度 | ±0.02° | ±0.1° | ±0.05° |
| 分辨率 | 21-bit（SPI）/ 23-bit（UART） | 16-bit | 17-bit |
| 转速 | 12,000 RPM | 30,000 RPM | 25,000 RPM |
| 背景磁场 | 完全免疫 | 敏感（需屏蔽） | 敏感（需屏蔽） |
| 输出接口 | UART/SPI/ABZ/UVW/PWM | UVW/ABZ/PWM/SPI | UVW/ABZ/PWM/SPI |
| 中空结构 | ✅ 灵活PCB，离轴支持 | ✅ 霍尔IC中空 | ✅ 磁阻中空 |
| PCB要求 | 4~6层，带线圈 | 2层，普通走线 | 2层，普通走线 |
| 转子 | 金属（铜/铝）导电材料 | 永磁体（充磁磁环） | 永磁体（充磁磁环） |
| 温度 | -40~125°C | -40~125°C | -40~125°C |
| 封装 | QFN 5×5mm | QFN 4×4mm | QFN 4×4mm |
03行业应用
🤖 人形机器人关节
MT6901的±0.02°精度满足人形机器人多关节绝对位置反馈需求；离轴中空结构简化关节内线缆布线；对强磁干扰完全免疫，适合机器人密集电磁环境
核心应用⚙️ 工业机器人关节
高速12,000 RPM支持工业机器人快速运动；优秀的温漂特性适应工业环境温度变化；耐粉尘油污，适合喷涂、焊接等恶劣产线
重要应用🔧 伺服电机
高精度角度反馈提升伺服定位精度；多接口（UART/SPI/ABZ/UVW）兼容主流伺服驱动器；客户端自动校准简化调试流程
重要应用🏥 手术器械
高精度位置控制满足手术机器人末端执行器需求；体积小巧（QFN5×5）；完全密封结构，耐手术环境消毒剂
新兴应用✈️ 航空航天
高可靠性（-40~125°C）；抗振动、耐油污；高精度位置反馈用于航空作动器与精密仪表
高端应用🏭 自动化产线
直接驱动电机（DD马达）位置检测；精密装配与检测设备；适应油污/冷却液环境
工业应用04常见问题
电感式编码器与磁编码器有何本质区别？
磁编码器依赖永磁体产生的背景磁场，通过霍尔或AMR元件检测磁场变化；电感式编码器则通过PCB激励线圈产生高频电磁场，利用金属转子感应的涡流调制信号进行位置检测。电感方案对背景磁场完全免疫，不受强磁干扰，这是其相比磁编的核心优势。
MT6901的±0.02°精度如何实现？
MT6901内置双码道游标算法，利用两个不同空间频率的码道线圈（细码+粗码）接收转子调制信号。由于两个码道的周期不同，通过精确比对两路信号的相位差，可以计算出超越单码道物理分辨率的测量精度。配合客户端自动校准（补偿非线性误差），最终实现±0.02°的积分非线性（INL）。
MT6901支持的最大转速是多少？
MT6901最高支持12,000 RPM转速。该转速限制由电涡流感应的响应速度决定。相比之下，磁编码器（霍尔/AMR）可支持更高转速（25,000~30,000 RPM）。如需兼顾高精度与高转速，可采用MT6901（角度环）+ 磁编码器（速度环）的双闭环方案。
转子材料应如何选型？
推荐使用铜或铝等导电金属材料制作转子。线性转子相比铜片转子具有更高的极化程度和信号辨识度，是首选方案。转子厚度建议≥1.6mm，径向范围需覆盖全部接收线圈但不超过激励线圈中心线。若安装在导电基座上，建议增加转子厚度以减少基座的磁场损耗。
与光学编码器相比，MT6901有哪些优势？
MT6901电感编码器继承了磁编码器的环境鲁棒性（耐粉尘/油污/振动），同时精度（±0.02°）直逼光学编码器。它无需精密光栅、无光路污染问题、无需气密或迷宫式密封，结构更简单、成本更低。适合从洁净车间到喷涂产线、从户外移动机器人到工业机械臂的全场景应用。
离轴安装时有哪些注意事项？
离轴安装时需确保金属转子覆盖全部接收线圈区域，且不超过激励线圈的中心线。中空结构设计可大幅简化机器人关节内线缆布线。电感检测对导线电流干扰敏感度较低，但仍建议将高频信号线与功率线保持适当距离。
如何申请MT6901样品和技术支持？
请联系艾毕胜电子（abitions.com），作为MagnTek麦歌恩（纳芯微旗下）授权代理商，艾毕胜提供MT6901样品、完整datasheet、线圈设计支持及量产供应服务。同时可提供MT6901与MT6826S/MT6835等磁编码器的选型对比咨询与方案评估。
