MT8901-SD 低压高速霍尔开关：开启高效传感新时代

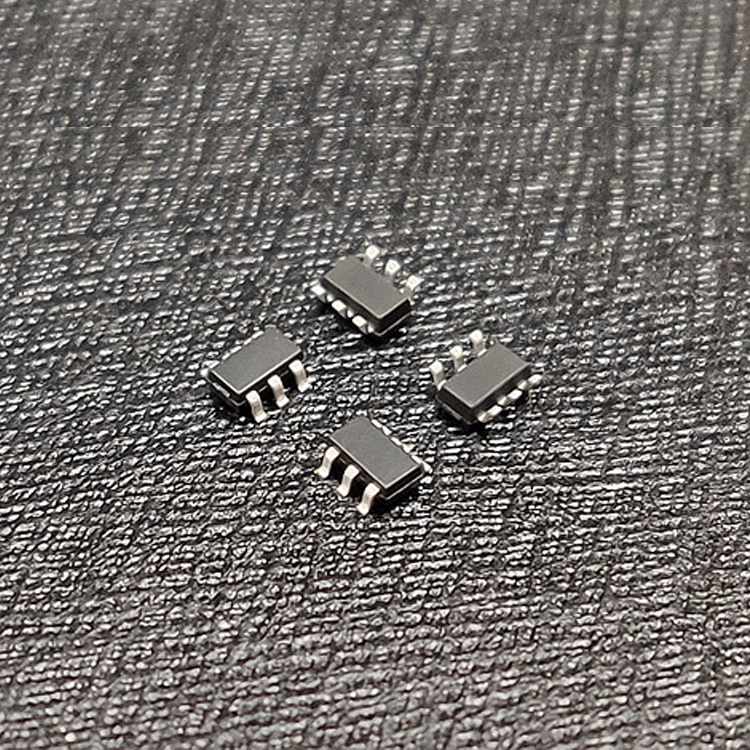

 MT8901-SDIC低压高速霍尔开关：开启高效传感新时代 在现代电子技术领域，传感器作为感知外界信息的关键部件，其性能的优劣直接影响着整个电子系统的表现。霍尔开关作为一种基于霍尔效应的磁传感器，在众多应用场景中发挥着重要作用。其中，MT8901-SD低压高速霍尔开关凭借其独特的技术优势和卓越性能，成为了当下电子设备中的一颗耀眼明星。它所采用的BCD工艺，更是为其高性能和高可靠性奠定了坚实基础。

BCD工艺：卓越性能的基石 BCD工艺是1986年由意法半导体（ST）公司率先研制成功的一种单片集成工艺技术。它能够在同一芯片上制作双极管（Bipolar）、CMOS（互补金属氧化物半导体）和DMOS（双扩散金属氧化物半导体）器件 。这种工艺将双极器件高跨导、强负载驱动能力，CMOS集成度高、低功耗的优点，以及DMOS在开关模式下极低功耗的特性完美融合。 从技术原理层面深入剖析，BCD工艺在制作过程中，需要精确控制各个器件的制造参数。以DMOS器件为例，其漏端击穿电压高的特性十分关键。LDMOS（横向双扩散金属氧化物半导体场效应管）由于更容易与CMOS工艺兼容而被广泛采用。在制造LDMOS时，会在相同的源/漏区域进行两次注入，一次注入浓度较大（典型注入剂量10¹⁵cm⁻²）的砷（As），另一次注入浓度较小（典型剂量10¹³cm⁻²）的硼（B）。注入后进行高温推进，因硼扩散比砷快，在栅极边界下会沿横向扩散更远，形成有浓度梯度的沟道，沟道长度由两次横向扩散距离之差决定。为增加击穿电压，在有源区和漏区之间设置漂移区，漂移区杂质浓度低，当LDMOS接高压时，能承受更高电压。多晶扩展到场氧上面充当的场极板，可弱化漂移区表面电场，提高击穿电压，而场极板的作用效果与SiO₂层厚度、场极板长度密切相关 。 在实际应用中，BCD工艺的优势极为显著。以电源管理芯片为例，采用BCD工艺后，芯片能够在实现高效功率转换的同时，降低自身功耗。这是因为双极器件可高效处理大电流，CMOS部分负责逻辑控制与低功耗运算，DMOS则用于高电压、大电流的开关操作，三者协同工作，大幅提升了芯片性能。据相关数据统计，采用BCD工艺的电源管理芯片，相较于传统工艺芯片，功率转换效率可提高5%-10% ，芯片面积可缩小20%-30% ，这不仅降低了生产成本，还提高了产品的市场竞争力。

MT8901-SD的内部结构与工作机制 MT8901-SD芯片内部集成了一系列精密的功能模块，宛如一个高度精密的微型工厂，协同运作以实现精准的磁信号检测与转换。 芯片内首先集成了霍尔感应元件，这是其感知外界磁场变化的核心部件。当外界磁场作用于霍尔感应元件时，基于霍尔效应，元件会产生一个与磁场强度成正比的霍尔电压。随后，这个微弱的霍尔电压会被送入电压调节器。MT8901-SD具备宽泛的工作电压范围，从2.7V到24V 。电压调节器的作用至关重要，它能确保芯片在不同的供电电压下都能稳定工作，将输入电压调节至芯片内部电路所需的稳定电平，为后续的信号处理提供可靠的电源基础。 接着，信号进入小信号放大器。由于霍尔感应元件产生的初始信号较为微弱，容易受到噪声干扰，小信号放大器会将该信号进行适度放大，提高信号的强度和稳定性。在这个过程中，放大器的增益控制和噪声抑制性能十分关键。

MT8901-SD通过精心设计的电路结构和先进的制造工艺，有效降低了放大器引入的噪声，保证放大后的信号能够真实反映外界磁场的变化。 为了消除霍尔元件在制造过程中由于工艺偏差等因素导致的静态偏移，MT8901-SD采用了动态偏移 cancellation（DOC）电路。该电路能够实时监测并校正霍尔元件的偏移，使得芯片在不同的工作环境和温度条件下，都能保持稳定且准确的输出。例如，在实际应用中，即使环境温度发生较大变化，由于动态偏移消除电路的作用，MT8901-SD的输出信号依然能够准确反映磁场变化，不会因温度导致的元件参数漂移而产生误差。 经过上述处理的信号会被送入施密特触发器。施密特触发器具有独特的滞回特性，能够将连续变化的模拟信号转换为清晰的数字信号输出。当输入信号强度超过施密特触发器的上限阈值时，输出高电平；当输入信号强度低于下限阈值时，输出低电平。这种特性使得MT8901-SD的输出信号具有良好的抗干扰能力，即使在复杂的电磁环境中，也能稳定输出准确的数字信号。 芯片还配备了开漏输出级，并带有过流保护功能。开漏输出结构使得MT8901-SD能够方便地与各种外部电路接口，用户可以根据实际需求选择合适的上拉电阻，灵活配置输出电平。而过流保护功能则为芯片在异常情况下提供了可靠的保护，当输出电流超过设定的阈值时，过流保护电路会迅速动作，切断输出，防止芯片因过流而损坏，大大提高了芯片的可靠性和稳定性 。

MT8901-SD的性能优势

1. 低压与功耗控制 MT8901-SD的工作电压范围极为宽泛，低至1.65V，最高可达5.5V 。这一特性使其能够支持单节锂电池或纽扣电池直接供电，在一些对电源体积和重量有严格要求的应用场景中具有极大优势。例如，在可穿戴设备中，通常采用小型的纽扣电池供电,MT8901-SD可以直接使用纽扣电池的电压，无需复杂的升压或降压电路，简化了电路设计，减小了设备体积。 在功耗控制方面，MT8901-SD表现出色。其待机电流低至0.9μA（休眠模式），动态功耗仅1.1mA@3.3V 。这种低功耗特性对于需要长时间运行且更换电池不便的设备至关重要。以智能水表流量计为例，MT8901-SD用于检测叶轮磁环的转动，由于其低功耗，可使水表的电池寿命延长至10年之久，大大降低了维护成本 。

 2. 高速响应性能 在高速应用场景中，MT8901-SD展现出了卓越的性能。其传播延迟最大仅为1.5μs ，能够支持0→50kHz磁信号的无失真检测。例如，在0.1mm磁极间距下，对应的线速度可达20m/s，MT8901-SD依然能够准确捕捉磁场变化并输出相应信号。 其上升/下降时间小于300ns ，这一特性在电机控制领域尤为重要。以10,000rpm的无刷电机为例，MT8901-SD能够确保换相角误差小于0.5° 。在实际的无人机云台电机应用中，替换传统的光编码器后，使用MT8901-SD不仅减轻了3g的重量，还使抗震动性能提升了5倍（振动10G@2kHz），有效提高了无人机的飞行稳定性和拍摄质量 。

3. 鲁棒性设计 MT8901-SD在全温区表现出了极高的稳定性。在-40℃~125℃的温度范围内，其灵敏度漂移小于±3% ，并通过了严格的AEC-Q100认证。这意味着在各种极端温度环境下，无论是寒冷的极地地区，还是炎热的沙漠环境，MT8901-SD都能稳定工作，保证设备的正常运行。 芯片内置的动态失调消除（DOC）电路，使其具备强大的抗干扰能力。该电路能够有效抑制±40kA/m的瞬态磁场干扰。在工业生产环境中，往往存在大量的电磁干扰源，如大型电机、电焊机等，MT8901-SD凭借其抗干扰机制，能够在这种复杂的电磁环境中准确检测磁信号，为工业设备的稳定运行提供可靠保障 。

MT8901-SD的应用领域

1. 微型电机高速换相控制 在TWS耳机、无人机舵机等微型电机应用场景中，对电机的高速换相控制要求极高。例如，TWS耳机中的微型电机需要在5ms内完成磁极定位，否则会导致音频失真。MT8901-SD采用双传感器正交布局，能够输出90°相位差信号（A/B相），不仅可以精准检测电机的正反转，还能快速定位磁极。其1.8V直接供电的特性，省去了传统方案中的Boost电路，使PCB面积减少60% 。实测结果表明，驱动Φ4mm空心杯电机（100,000rpm）时，换相信号抖动小于200ns，有效保证了电机的高速稳定运行，提升了产品性能 。

2. 精密转速与位置编码 在工业纺纱锭子监控中，MT8901-SD发挥着重要作用。将磁环集成于纺纱锭子的转轴上，MT8901-SD能够精确检测齿槽边缘，实现分辨率达0.1°角位移的高精度测量。通过对纺纱锭子转速和位置的精准监测，生产厂家可以及时调整生产参数，提高产品质量，降低次品率。 在AGV（自动导引车）车轮速比反馈系统中，采用多极磁环（N=32极）与双传感器配合MT8901-SD，能够实现0.5%的测速精度（@30km/h）。准确的车速反馈对于AGV在复杂工业环境中的安全、高效运行至关重要，MT8901-SD为AGV的精准控制提供了关键支持 。

3. 非接触式安全检测 在电动工具领域，刀片停转检测是保障操作人员安全的重要环节。MT8901-SD的高速接近感应特性使其能够在响应时间小于5μs内检测到刀片的停转情况，完全符合IEC 60745安全标准。当检测到刀片异常停转时，电动工具的控制系统能够迅速切断电源，避免意外伤害的发生。 在打印机喷头定位、相机机械快门同步等应用中，MT8901-SD同样表现出色。通过检测脉冲事件，它能够精确控制打印机喷头的位置，确保打印质量；在相机中，实现机械快门的精准同步，提升拍摄效果 。

系统集成中的关键技术考量

1. 磁路优化设计 在使用MT8901-SD进行系统集成时，磁路设计至关重要。推荐使用NdFeB N52类型的磁体，其具有高剩磁（≥1.2T）的特性，能够提供较强的磁场信号，便于MT8901-SD准确检测。工作气隙方面，径向保持在0.5–2mm较为合适，这样可以保证信噪比大于20dB ，有效提高信号的稳定性和可靠性。磁极尺寸上，极宽应≥气隙×1.5 ，以避免边缘磁场衰减，确保MT8901-SD能够接收到均匀、稳定的磁场信号 。

2. 噪声抑制与PCB布局 为了确保MT8901-SD在复杂电磁环境中稳定工作，需要采用有效的噪声抑制措施和合理的PCB布局。在传感器端，使用100nF@0603的陶瓷电容进行滤波，能够有效去除高频噪声。在传输线方面，采用双绞线或屏蔽线（阻抗100Ω），可以减少外界电磁干扰对信号传输的影响。在处理器端，设置RC低通滤波（fc=100kHz），进一步滤除低频噪声。 在PCB布局上，MT8901-SD应远离电机绕组、功率电感等强干扰源，距离应≥15mm 。数字信号走线长度应≤30mm ，以减少天线效应，避免信号受到干扰而失真 。

3. 低功耗系统设计 结合MT8901-SD的低功耗特性，在系统设计中可以采用占空比唤醒策略。例如，设置周期休眠模式，1ms开启工作，100ms进入休眠状态，这样整体功耗可降至12μA 。同时，还可以根据电池电压进行智能调整，当电池电压低于2V时，切换到高灵敏度模式（BOP=±20Gauss），在保证功能正常的前提下，最大限度地降低功耗，延长设备的使用时间 。

实测性能与行业验证

1. 极限频率测试 对MT8901-SD进行极限频率测试时，输入方波磁场（频率10kHz~50kHz）。测试结果显示，输出信号占空比失真小于2%（@50kHz），延迟抖动标准差σ=0.15μs 。这一测试结果充分验证了MT8901-SD在高频磁信号检测方面的卓越性能，能够满足各种高速应用场景对信号准确性和稳定性的严苛要求 。

2. 工业场景案例 在无人机云台电机应用中，MT8901-SD成功替换光编码器。实际使用中，不仅减轻了3g的重量，而且在振动10G@2kHz的恶劣环境下，抗震动性能提升了5倍。这使得无人机在飞行过程中，云台能够更加稳定地工作，有效减少了拍摄画面的抖动，提高了拍摄质量，为无人机航拍等应用提供了更好的技术支持 。 在智能水表流量计中，MT8901-SD用于检测叶轮磁环的转动。经过长期实际运行验证，其能够实现0.01L/min的低流量精度，并且由于自身低功耗特性，使水表的电池寿命成功延长至10年。这一应用不仅提高了水表计量的准确性，还大大降低了水表维护成本，为水务管理提供了更加高效、可靠的解决方案 。

3. 可靠性数据 MT8901-SD经过了多项严格的可靠性测试。在高温高湿（85℃/85%）环境下，连续运行1000h无失效，远远超过了500h的行业要求。在机械振动（20G）测试中，输出偏移小于±5Gauss ，优于小于±10Gauss的标准。在ESD（接触放电）测试中，通过了±8kV的IEC 61000-4-2标准测试 。这些可靠性数据充分证明了MT8901-SD的高可靠性，能够在各种恶劣环境下稳定工作，为用户提供可靠的性能保障 。

MT8901-SD低压高速霍尔开关凭借其采用的先进BCD工艺、卓越的性能优势、广泛的应用领域以及在系统集成中的关键技术优势，成为了当下电子设备中不可或缺的重要部件。随着科技的不断发展，MT8901-SD有望在更多领域发挥更大的作用，推动电子技术的持续进步和创新。无论是在追求极致性能的高端电子设备，还是注重稳定性和可靠性的工业应用中，MT8901-SD都展现出了巨大的潜力和价值，为电子系统的高效、稳定运行提供了坚实的保障 。
