智能低压水泵无刷电机驱动板方案

一、产品概述

智能低压水泵无刷电机驱动板是一款专为低压直流无刷水泵（DC Brushless Pump）设计的高集成度电子驱动控制器。该产品采用先进的无感FOC（磁场定向控制）算法与自适应PID控制技术，支持宽电压输入（12V-48V DC），适用于太阳能水泵、车载水循环系统、农业灌溉、小型工业冷却等场景，具备高效率、低噪声、长寿命和智能化管理等核心优势。

二、核心功能与技术亮点

1. 高性能无刷电机驱动板

• 驱动拓扑：三相全桥MOSFET驱动（IPM集成设计）

• 控制算法：

  • 无感FOC控制（精度±1°电角度）

  • 自适应换相补偿（支持0~30,000 RPM宽转速范围）

• 效率指标： >92%（额定负载下）

2. 智能水泵控制逻辑

3. 多重保护机制

• 电气保护：过压/欠压/过流/短路/反接保护

• 热保护：MOSFET温度实时监控（≥85°C降频，≥105°C关断）

• 故障诊断：LED指示灯+UART输出故障码（如E01:过流，E02:堵转）

4. 通信与智能化接口

• 标配接口：

  • UART/TTL（Modbus-RTU协议）

  • PWM调速信号（5~100%占空比）

  • 0~5V模拟量调速

• 可选扩展：

  • RS485/CAN总线（工业级组网）

  • IoT无线模块（Wi-Fi/4G，支持云平台监控）

三、硬件架构解析

1. 主控单元

• MCU：ARM Cortex-M4内核（主频120MHz）

• 存储：128KB Flash + 32KB RAM（支持固件OTA升级）

2. 功率驱动模块

3. 电源管理设计

• 输入范围：12V-48V DC（瞬态耐压60V）

• 稳压电路：

  • 5V/3A（供外部传感器）

  • 3.3V/1A（MCU及数字电路）

4. PCB设计特点

• 层数：4层板（2oz厚铜）

• 散热：铝基板+散热硅脂槽（支持外接散热器）

• EMC防护：TVS管 + 共模电感（通过 IEC61000-4-5浪涌测试）

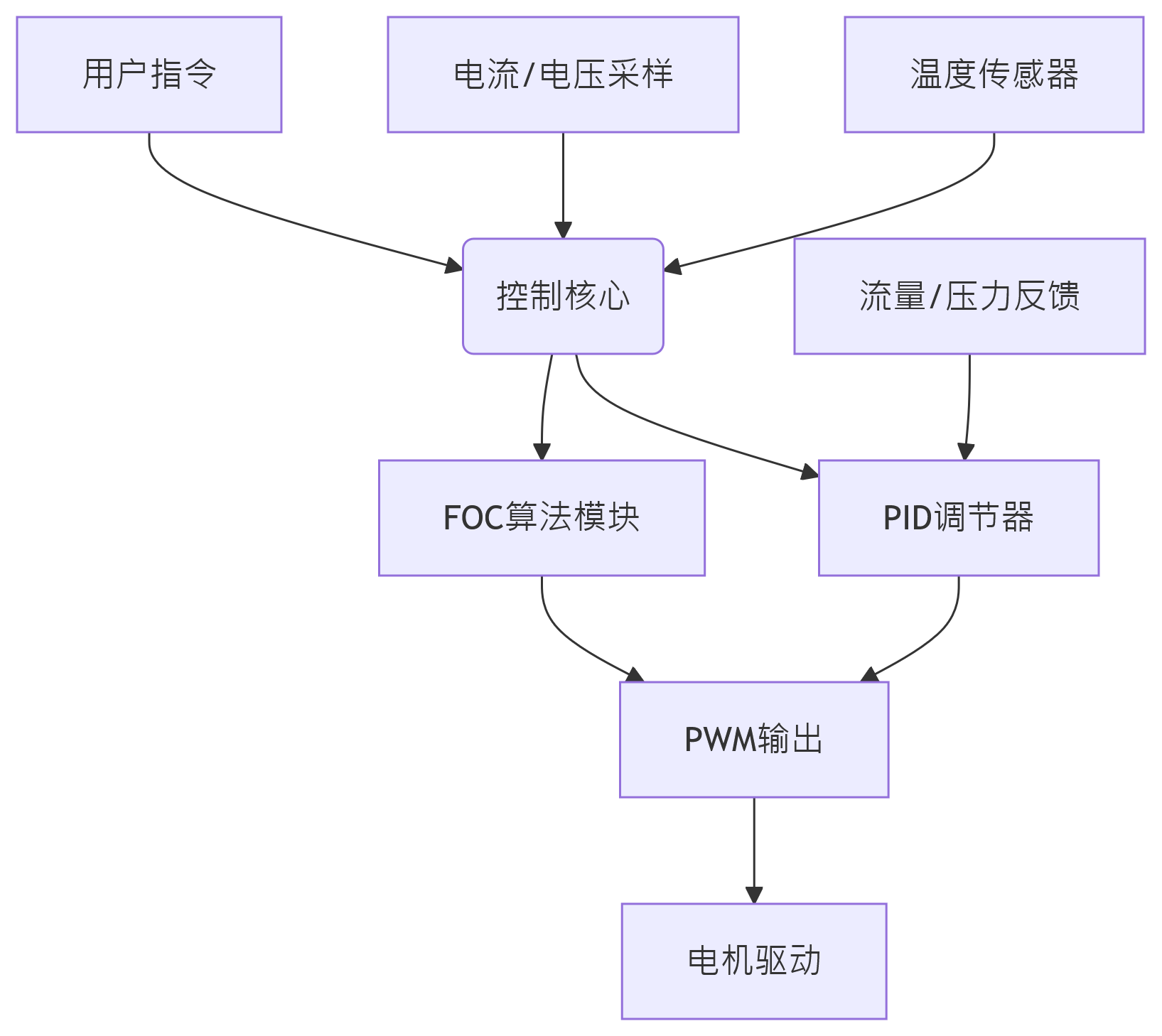

四、软件系统框架

五、典型应用场景

1. 太阳能离网供水系统

• 适配电源：光伏板（18~36V） + 锂电池

• 智能策略：光照强度自适应调速（MPPT算法集成）

2. 新能源汽车热管理

• 工作电压：12V/24V车载电池

• 功能要求：抗震动设计、CAN总线与BMS通信

3. 智能农业滴灌

• 控制方式：手机APP定时/远程启停

• 节能特性：夜间低转速运行（功耗<15W）

4. 小型工业设备冷却

• 可靠性设计：IP67防护等级（可选）、-40°C~+85°C宽温运行

六、技术参数表

七、竞争优势

1. 能效领先

   • 相比传统有刷电机方案节能30%以上

   • 待机功耗降低至毫瓦级

2. 智能化程度高

   • 支持云端远程诊断与策略更新

   • 自适应不同水泵型号（参数自学习）

3. 长寿命设计

   • 无刷电机无电刷磨损（寿命>20,000小时）

   • 全密封三防漆工艺（防潮/防腐蚀）

八、定制化服务（咨询在线客服或者在方案定制提交需求）

• 硬件定制：电压/功率/接口扩展

• 软件定制：

  • 定制控制逻辑（如温度-流量联动曲线）

  • 私有通信协议开发

• 认证支持：CE、RoHS、UL认证（可选）

智能低压水泵无刷马达驱动板方案通过高精度FOC控制+物联网架构重新定义低压水泵驱动标准，在能效、可靠性与智能化维度实现突破，为新能源、农业、工业等领域提供静音、省电、免维护的水泵控制终极解决方案。
