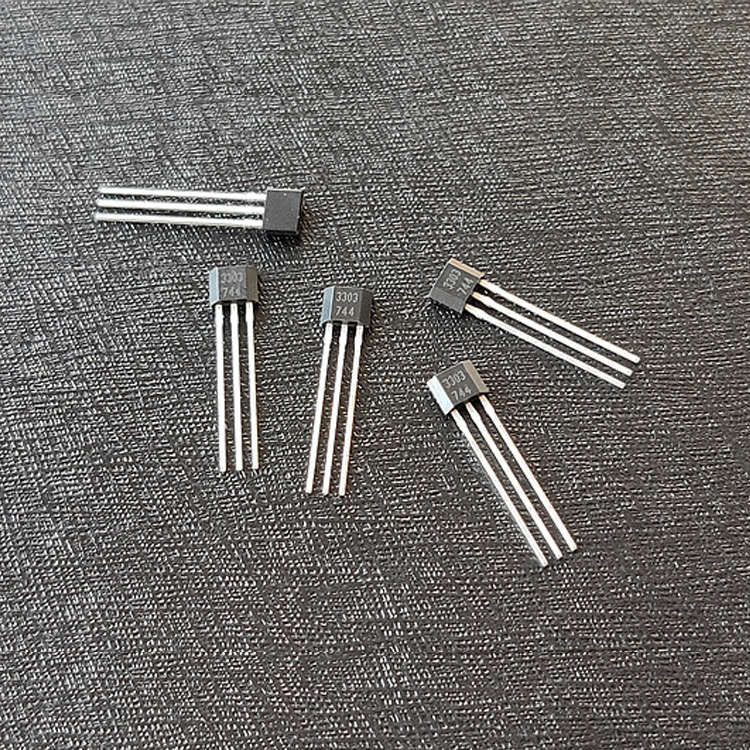

MT3303-EN 低压高速霍尔开关 IC：卓越性能开启智能传感新时代

一、技术原理与内部架构

MT3303 - EN芯片 低压高速霍尔开关 IC 基于霍尔效应原理工作。当外部磁场作用于芯片内的霍尔感应元件时，会在元件两侧产生与磁场强度成正比的霍尔电压。该电压经过芯片内部一系列精密电路的处理，最终转化为数字信号输出，以指示磁场的存在、方向或变化情况。

从内部架构来看，MT3303 - EN 集成了多个关键功能模块。首先是反向电压保护器，这一模块至关重要，它能够有效应对电源反接或在使用过程中遭受反向脉冲电压干扰的情况，为芯片提供可靠保护，其反向电压保护能力高达 - 27V，极大地增强了芯片在复杂电气环境中的稳定性与安全性。其次是精密电压调节器，它确保了芯片在较宽的工作电压范围内（2.8V - 24V）都能稳定运行，为内部其他电路提供精准且稳定的供电。霍尔电压发生器则负责将变化的磁信号高效地转换为相应的电信号，为后续的信号处理奠定基础。差分放大器对霍尔电压发生器输出的信号进行放大处理，提升信号的强度与质量，以便后续电路能够更好地识别与处理。施密特触发器的引入，使得芯片输出信号具有良好的抗干扰性与稳定性，能够有效避免因外界干扰导致的信号误触发。此外，芯片还集成了温度补偿器，通过对温度变化的实时监测与补偿，使得芯片能够在 - 40℃至 150℃的极端温度环境中保持优良的性能以及一致性，极大地拓宽了其应用场景。最后，互补型集电极开路输出器则负责将处理后的数字信号以合适的形式输出，方便与外部电路进行连接与交互。

二、突出性能特点

（一）宽工作电压范围

MT3303 - EN 的工作电压范围为 2.8V - 24V，这一特性使其能够广泛适配各种不同的电源系统。无论是常见的锂电池供电设备，如 AGV（自动导引车）、手持设备等，其工作电压一般在 3V - 5V 左右，MT3303 - EN 都能轻松兼容；还是一些工业设备中采用的较高电压电源，该芯片同样能够稳定工作。这种宽电压适应性，极大地降低了系统设计的复杂性与成本，工程师无需为适配不同电源电压而对霍尔开关 IC 进行频繁更换或复杂的电路调整，大大提高了产品研发与生产的效率。

（二）出色的反向电压保护与过流保护

如前文所述， - 27V 的反向电压保护能力使得 MT3303 - EN 在面对电源反接或瞬间反向脉冲干扰时，能够确保芯片内部电路不受损坏，有效延长了芯片的使用寿命，提高了系统的可靠性。同时，芯片还具备过流保护功能，当电路中出现异常过流情况时，过流保护机制会迅速启动，限制电流大小，避免因过流导致芯片过热甚至烧毁，进一步保障了芯片与整个系统的安全稳定运行。

（三）高速采样与高灵敏度

该芯片拥有高达 400KHz 的采样频率，这使其能够快速响应外部磁场的变化，对于一些需要高速检测与处理信号的应用场景，如无刷电机（BLDC）的换相控制，能够精确捕捉电机旋转过程中磁场的瞬间变化，为电机的高效稳定运行提供精准的信号支持。在高灵敏度方面，MT3303 - EN 能够对微弱的磁场变化做出灵敏反应，其灵敏度参数达到了行业领先水平，这使得它在一些对磁场检测精度要求极高的应用中表现出色，如精密位置检测、微小物体的运动监测等。

（四）优良的温度补偿能力

在 - 40℃至 150℃的极端温度环境中，许多电子元件的性能都会受到显著影响，甚至出现失效的情况。然而，MT3303 - EN 凭借其内置的先进温度补偿电路，能够实时监测芯片所处环境的温度变化，并自动对内部电路参数进行调整与补偿，从而确保芯片在整个温度范围内都能保持稳定且优良的性能以及一致性。这一特性使得该芯片在工业自动化、汽车电子、航空航天等对环境适应性要求极高的领域具有无可比拟的优势，能够在各种恶劣环境下可靠地工作，为相关设备的稳定运行提供坚实保障。

三、应用领域

（一）工业自动化

1. 电机控制：在工业电机控制领域，MT3303 - EN 可用于无刷电机（BLDC）和有刷直流电机的转速监测与位置反馈。通过精确检测电机旋转过程中产生的磁场变化，为电机控制系统提供准确的转速和位置信息，实现电机的精准调速、正反转控制以及平稳启动与停止，有效提高电机的运行效率与控制精度，降低能耗与噪音。

2. 流水线定位：在工业生产流水线上，MT3303 - EN 可用于产品的位置检测与定位。当产品在流水线上经过霍尔开关时，芯片能够快速检测到产品上的磁性标记或部件产生的磁场变化，从而准确判断产品的位置，为后续的装配、检测、包装等工序提供精准的位置信号，确保生产过程的高效、准确进行，提高产品质量与生产效率。

3. 设备状态监测：对于工业设备的关键部件，如轴承、齿轮等，MT3303 - EN 可通过检测其运行过程中产生的磁场变化，实时监测设备的运行状态。当部件出现磨损、故障或异常时，磁场会发生相应改变，霍尔开关能够及时捕捉到这些变化并发出信号，提醒维护人员进行设备检修与维护，有效预防设备故障的发生，降低设备停机时间与维护成本，提高工业生产的连续性与可靠性。

（二）汽车电子

1. 汽车门锁系统：在汽车门锁系统中，MT3303 - EN 可用于检测车门的开启与关闭状态。当车门关闭时，门锁内的磁铁靠近霍尔开关，芯片检测到磁场变化并输出相应信号，告知车辆控制系统车门已关闭；当车门开启时，磁场变化又会使芯片输出不同信号，实现对车门状态的实时监测与反馈，为汽车的安全防盗与智能控制提供重要支持。

2. 车窗升降控制：MT3303 - EN 可应用于汽车车窗升降电机的位置检测。通过检测电机旋转过程中的磁场变化，精确判断车窗玻璃的位置，实现车窗的精确升降控制，避免车窗升降过程中出现卡顿、夹手等问题，提升汽车车窗控制系统的安全性与舒适性。

3. 发动机管理系统：在汽车发动机管理系统中，MT3303 - EN 可用于检测发动机曲轴、凸轮轴的位置与转速。通过准确获取这些关键部件的运行信息，发动机控制系统能够精确控制燃油喷射、点火时机等参数，优化发动机的燃烧过程，提高发动机的动力性能、燃油经济性以及排放性能，降低汽车的能耗与尾气排放。

（三）消费电子

1. 智能手机与平板电脑：在智能手机和平板电脑中，MT3303 - EN 可用于检测设备的开合状态，实现智能休眠与唤醒功能。例如，当用户合上带有磁性保护套的手机或平板电脑时，霍尔开关检测到磁场变化，设备自动进入休眠状态，节省电量；当用户打开保护套时，设备又能迅速唤醒，方便用户使用。此外，该芯片还可用于一些具有磁性吸附功能的手机配件，如无线充电底座、外接键盘等的连接检测，提升用户的使用体验。

2. 智能穿戴设备：在智能手表、手环等穿戴设备中，MT3303 - EN 可用于检测设备的佩戴状态。当设备佩戴在用户手腕上时，霍尔开关检测到磁场变化，确认设备已佩戴，从而启动相关功能，如心率监测、运动记录等；当设备被摘下时，磁场变化使芯片输出信号，设备可自动进入低功耗模式，延长电池续航时间。同时，该芯片还可用于一些穿戴设备的旋转或滑动部件的位置检测，实现设备的便捷操作与交互。

3. 智能家居设备：在智能家居系统中，MT3303 - EN 可应用于智能门锁、智能窗帘、智能家电等设备。在智能门锁中，用于检测门锁的锁定与解锁状态；在智能窗帘中，检测窗帘的开合位置；在智能家电中，如冰箱、洗衣机等，检测门的开关状态等。通过对这些设备状态的实时监测与控制，实现智能家居系统的自动化与智能化，提升用户的生活品质与便利性。

在竞争激烈的霍尔开关 IC 市场中，MT3303 - EN 凭借其出色的性能、广泛的应用领域以及可靠的质量，展现出了强大的市场竞争力。与同类产品相比，其宽工作电压范围、卓越的反向电压保护与过流保护能力、高速采样与高灵敏度以及优良的温度补偿能力等特点，使其在各种复杂应用场景中都能脱颖而出，为客户提供更加稳定、高效、可靠的解决方案。

随着物联网、人工智能、工业 4.0 等新兴技术的快速发展，对传感器的需求将呈现爆发式增长。MT3303 - EN低压高速霍尔开关IC 作为一款性能卓越的传感器产品，将迎来广阔的市场发展前景。在未来，它有望在更多新兴领域得到应用，如智能物流、智能医疗、智能农业等，为推动这些领域的智能化发展贡献力量。同时，随着技术的不断进步与创新，MT3303 - EN 也将不断优化升级，进一步提升性能、降低成本，以更好地满足市场需求，巩固其在霍尔开关 IC 市场中的领先地位。

综上所述，MT3303 - EN 低压高速霍尔开关 IC 以其先进的技术、卓越的性能和广泛的应用领域，成为了现代电子设备与工业系统中不可或缺的关键部件。它不仅为当前众多应用场景提供了高效、可靠的解决方案，还为未来新兴技术的发展奠定了坚实基础，引领着智能传感技术迈向新的高度。
