MT9221电流传感器

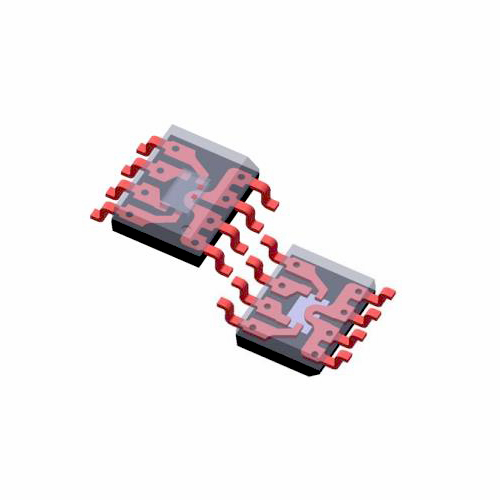

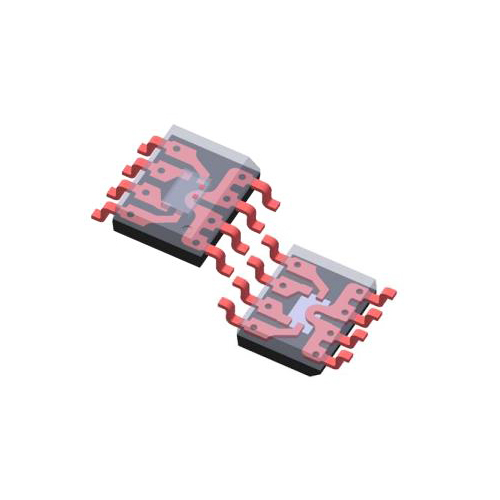

MT9221电流传感器是一款专为电流检测应用开发的内置磁路的集成式电流检测芯片，采用SOP-8/QFN-12的封装。芯片内部集成温度补偿电路保证在整个工作温度范围内提供优异的温度特性，芯片在出厂时已对灵敏度以及静态（零电流）输出电压进行校准，在全温度范围内提供低于 ±1.9% 的典型准确性。
MT9221外置磁路电流传感器是一款基于霍尔感应技术的专门用于电流传感器应用的传感器件。MT9211内部集成温度补偿电路，可将芯片的中值电压以及灵敏度的温漂控制在非常小的误差范围内。配合外置磁铁芯（铁氧体、硅钢、镍铁），可设计用于感应0-3000A及以上电流的应用中。根据被检测电流所产生磁场的大小输出与其成比例的输出电压信号。配合专用编码器以及内部集成EEPROM，
用户可方便根据实际电流大小，进行灵敏度的自定义编程（0.707-22.624mV/Gs）;反复擦写次数不小于200次。
外置磁路式电流传感器的应用：光伏/UPS/电焊机/大功率变频器等。

MT9221电流传感器的特征和优势
- 电压范围4.5~5.5V；
- 温度范围-40~125℃；
- 高速带宽150kHz；
- 非线性度＜±0.5% (typ.)；
- 响应时间 < 4us (typ.)；
- 低噪声 119uA/√Hz (typ.)；
- 隔离电压 2600 VRMS；
- 0~±30A连续电流测量范围；
- 外部磁场干扰抑制能力；
- 内部集成电流导体回路；
- 内部集成温度补偿；
- 比例输出；
- SOP-8 / QFN-12。
