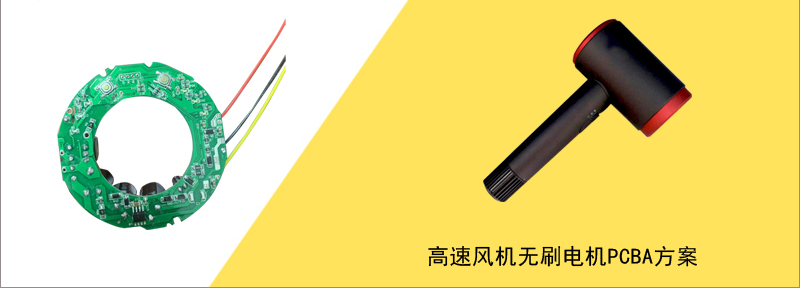

高速风机无刷电机驱动方案

高速风机无刷电机驱动方案：效率、静音与智能控制的革新引擎

在数据中心散热、工业真空、医疗设备、空气净化等众多追求高效、静音与可靠性的领域，高速风机扮演着至关重要的“呼吸器官”角色。其性能的优劣，直接影响着整体系统的能效、噪音水平和运行寿命。而隐藏在高速风机核心之中的“心脏”——无刷直流电机（BLDC）及其驱动方案——正是决定其卓越性能的关键所在。本文将深入解析现代高速风机无刷电机驱动方案的核心技术、优势及其带来的变革性价值。

 一、 高速风机的挑战与无刷电机的必然选择

传统高速风机常采用交流感应电机或有刷直流电机驱动，它们在高转速区间面临显著瓶颈：

效率之困：高转速下机械损耗（尤其是有刷电机的电刷摩擦）、铁损、铜损剧增，导致整体效率大幅下降，能耗攀升。

噪音之扰： 机械摩擦（电刷/换向器）、高速气流与电机振动共同作用，产生难以抑制的高频噪音，影响使用环境舒适度。

可靠性与寿命之忧：电刷磨损是硬伤，需频繁维护更换，难以满足现代设备7x24小时不间断运行的严苛要求。高转速带来的轴承压力也加速磨损。

控制之难：实现精准、快速的转速调节和动态响应相对困难，限制了风机在智能温控等场景的应用潜力。

无刷直流电机（BLDC）凭借其先天优势，成为高速风机驱动的不二之选：

无机械换向：彻底摒弃电刷和换向器，根除了主要摩擦源和磨损点。

高效率： 电子换向损耗低，转子为永磁体无励磁损耗，效率曲线平坦，尤其在高速区优势显著，可比传统方案节能20%-40%。

高功率密度： 体积小、重量轻、出力大，特别适合空间受限的高速应用。

低噪音振动：运行平稳，电磁噪音和机械振动显著降低。

长寿命与高可靠性： 核心磨损点消除，配合优质轴承，寿命可达数万小时。

优异可控性：易于实现宽范围、高精度的转速调节和快速动态响应。

二、 高速风机无刷电机驱动方案的核心技术架构

一套成熟、高效的高速风机无刷电机驱动方案，是硬件与软件深度协同的结晶：

1.  高性能无刷直流电机：
      拓扑结构：主流采用三相内转子永磁同步电机（PMSM），其本质与BLDC驱动方式相同（梯形波或正弦波驱动）。
      磁路设计：采用高性能钕铁硼永磁体，优化磁路结构，追求高磁通密度、低涡流损耗。
      绕组工艺： 集中绕组或分布式绕组设计，结合扁铜线、发卡绕组等先进工艺，提升槽满率，降低铜损和热阻。
      转子动力学： 针对超高转速（数万至十万+RPM）进行严格的转子动平衡和强度分析，确保高速运转平稳可靠。
      散热设计：集成高效冷却通道（风冷/液冷），优化热管理路径，确保磁钢不退磁和绕组绝缘安全。

2. 先进的电机控制算法：
      磁场定向控制（FOC/矢量控制）： 核心技术。将电机三相电流解耦为独立的励磁电流和转矩电流分量进行精确控制。优势：
      转矩脉动极小：实现平滑、低噪的电磁转矩输出，显著降低振动与噪音。
      全速度范围高效率：优化电流相位，实现单位电流最大转矩输出（MTPA）。
      宽调速范围：支持弱磁升速，突破电机基速限制。
      优异的动态响应：对转速、转矩指令响应迅速、精准。
      无感算法（Sensorless）：省去位置传感器（如霍尔），降低成本，提高可靠性。关键技术：
      反电动势检测：适用于中高速，简单可靠。
      高频注入法：适用于零速和低速启动，通过注入高频信号检测转子位置。
      观测器算法：如滑模观测器、龙贝格观测器、卡尔曼滤波等，实现全速域无感运行，动态性能好。

3. 智能功率驱动硬件：
      功率模块：采用高效率、高开关频率的MOSFET模块或IPM（智能功率模块）。对超高效应用，SiC MOSFET凭借超低开关损耗和导通损耗成为前沿选择，尤其适合超高开关频率和散热受限场景。
      栅极驱动：  提供足够驱动能力，确保功率管快速、可靠开通关断，集成保护功能（欠压锁定、互锁）。
      电流采样：  低感采样电阻配合高精度运放，或集成式电流传感器，为FOC提供关键反馈。
      微控制器（MCU）：  方案“大脑”。需具备：
      足够高的主频和计算能力（如ARM Cortex-M4/M7内核），实时执行FOC等复杂算法。
      高精度ADC（用于电流、电压采样）。
      灵活且高分辨率的PWM输出。
      丰富通信接口（UART， CAN， I2C， SPI）。

4. 保护与诊断机制：
    硬件保护： 过流、过压、欠压、短路、过热（功率器件和电机温度）的快速硬件保护电路。
    软件诊断：故障记录、状态监控、启动自检、软启动/软停止策略。

三、 驱动方案带来的核心价值与优势

极致能效，降低运营成本：FOC算法+高效电机设计+低损耗器件（如SiC），实现系统级效率最大化，显著降低长期运行的电力消耗，尤其在数据中心等耗电大户中价值巨大。

超凡静音，提升用户体验与环境友好性： FOC有效抑制转矩脉动，结合无机械换向和优化的空气动力学设计，带来前所未有的低噪音水平，满足高端家电、医疗设备、办公环境的静音需求。

卓越可靠性与超长寿命：无刷结构消除核心磨损，智能保护机制预防故障，确保风机在严苛环境下长时间稳定运行，减少停机维护成本。
精准智能控制与快速响应：

支持PWM、模拟电压、I2C、UART、CAN等多种调速接口，无缝集成至主控系统。

实现转速的精确闭环控制（±1%精度或更高）。

毫秒级动态响应速度，满足温控系统等对风量快速调节的苛刻要求。

支持恒风量、恒转矩等多种智能运行模式。

紧凑轻量化设计：高功率密度电机与集成化驱动板设计，助力设备小型化、轻量化。

简化系统集成：模块化、标准化的驱动方案（如EC风机模块），提供标准电气接口和通信协议，极大缩短客户产品开发周期。

四、 典型应用场景

数据中心服务器冷却：对高可靠、高效率、低噪音要求极高，是高端无刷驱动方案的核心战场。
工业真空/气动设备：真空泵、中央吸尘系统等需要高风压、高流量和持续运行能力。
医疗设备：呼吸机、麻醉机、离心机、牙科设备等要求静音、可靠、精确控制。
家用/商用电器：高端吸尘器、空气净化器、新风系统、干手机等追求静音体验和节能。
电信设备散热：5G基站、路由器等需要紧凑高效的散热方案。
新能源汽车：电池热管理系统、空调鼓风机等。

五、 技术发展趋势

宽禁带半导体普及：  SiC/GaN器件在驱动中的应用将更加深入，进一步提升效率（尤其在超高开关频率下）和功率密度，降低散热需求。
更高集成度：  电机、驱动、控制器的“三合一”深度集成（机电一体化模块）成为主流，优化体积、成本和可靠性。
AI赋能智能控制：利用机器学习算法优化FOC参数、预测电机状态、实现智能故障诊断和预测性维护。
更高转速与功率密度：材料科学（如新型磁钢、耐高温材料）、轴承技术（如空气轴承、磁悬浮轴承）和制造工艺的进步，持续推动转速和功率密度极限。
无线化与物联网集成：集成无线通信模块（BLE， Wi-Fi），实现状态远程监控、参数配置和云端管理。
无位置传感器技术成熟化：** 全速域（包括零速启动）高性能无感算法将成为标配，进一步降低成本和提高可靠性。

六、 选择高速风机无刷驱动方案的关键考量

性能需求：目标转速范围、功率/扭矩要求、效率目标、噪音振动限值。
控制要求：调速精度、动态响应速度、通信接口、控制模式（速度/转矩/风量）。
环境条件： 工作温度、湿度、防护等级（IP等级）、散热条件。
成本预算： 在满足核心需求的前提下，平衡性能和成本。
可靠性与寿命： 设计裕度、保护机制、关键元器件等级。
供应商能力：技术实力、设计支持、生产质量、供货稳定性、售后服务。

 高速风机无刷电机驱动方案，通过融合高性能永磁电机、先进的磁场定向控制算法、智能功率硬件及完善的保护机制，彻底解决了传统高速风机在效率、噪音、寿命和可控性方面的痛点。它不仅代表了当前风机驱动技术的最高水平，更是推动数据中心、高端制造、医疗健康、智能家居等领域向更高效、更安静、更智能、更可靠方向发展的核心动力引擎。随着宽禁带半导体、人工智能、集成化设计等前沿技术的持续渗透，高速风机无刷驱动方案将不断突破性能边界，为更广阔的应用场景注入澎湃而安静的创新动力。选择一套合适的、先进的驱动方案，是打造下一代高性能高速风机的制胜关键。
