MT6816IC磁编码芯片

高速零延时（25000RPM延时小于2微秒），输出可选1-1024线ABZ，或1-16对极UVW，或14位SPI；适合替换光编码器以及MA730、MA732、TLE5012B、AK7451以及AS5048、AS5047、TAD2141等同类磁编芯片。

MT6816IC产品描述

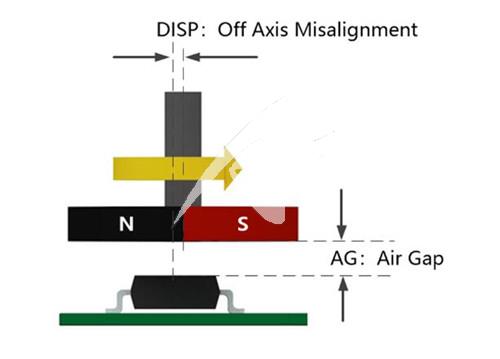

MT6816实现0~360°的绝对角度测量，由于只对磁场方向敏感，与磁场强度无关，因此对磁场变化、气隙变化和离轴偏差的敏感度较低。随着平行于芯片表面磁场的旋转，芯片会输出相应编码的角度信号，延时低于2us。另外还可以通过高速SPI接口读取芯片内部的角度数据。

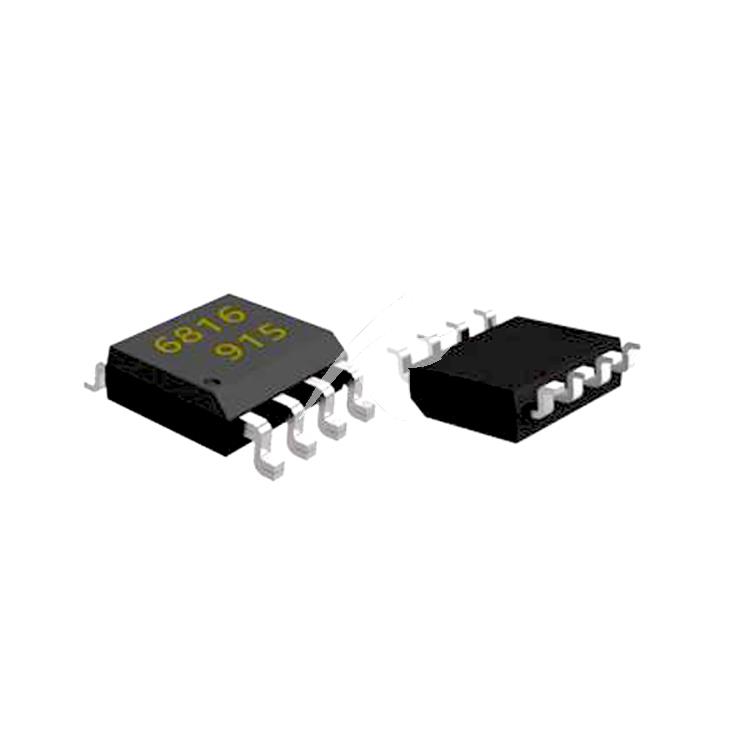

相比于传统霍尔传感器，MT6816角度传感器由于工作在饱和区，降低了对磁场的要求，客户安装更容易。MT6816提供SOP-8封装，广泛适用于各类电机位置反馈控制、转动控制等消费和工业领域。

MT6816IC芯片亮点

零延时、高转速、高精度；对磁场要求低，安装方便；多种输出可选；性能卓越，与光编媲美。

特性和优势基于先进的AMR各向异性磁阻技术，0~360°绝对角度位置检测输出分辨率为14位的绝对角度数据支持最高转速25,000 RPM角度输出的系统延时<2 us40~125℃温度范围内均可工作可支持增量ABZ、增量UVW、PWM绝对值和SPI总线输出增量ABZ输出支持1~1024脉冲/圈，任意整数分辨率客户可编程增量UVW输出支持1~16对极任意整数对极客户可编程AECQ-100认证

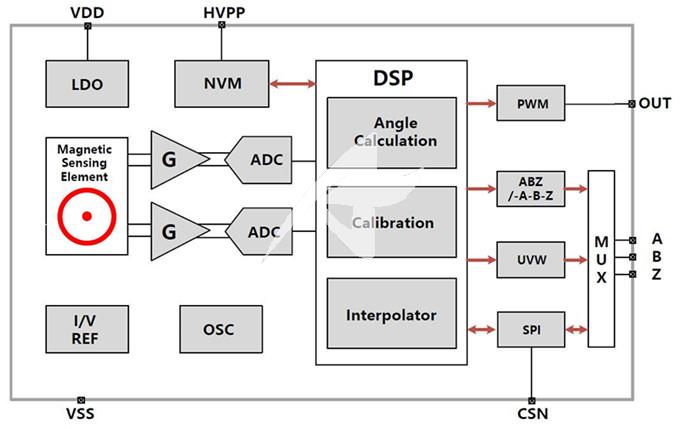

MT6816是麦歌恩微电子推出的新一代基于先进的各向异性磁阻(AMR)技术的高速高精度角度编码器芯片。该芯片内部集成了互成45°摆放的两对AMR惠斯通电桥组成的敏感元件以及高性能的专用信号处理电路。

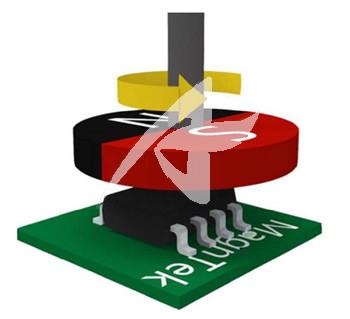

由于AMR器件在用作角度测量应用的时候工作于饱和区(饱和磁场为300高斯)，实际工作时，芯片只对平行于芯片表面的磁场的方向变化做出响应，而与磁场强度无关。所以MT6816可以根据x-y平面内的旋转磁场产生两路正弦信号，来计算磁场旋转角度。

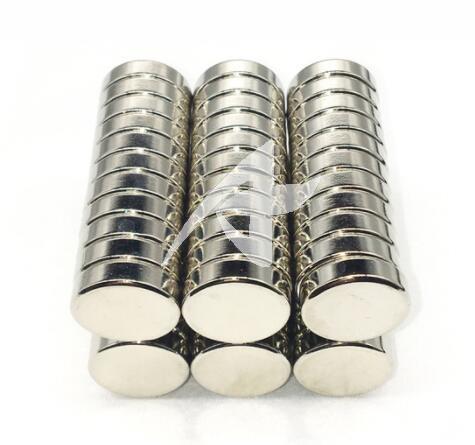

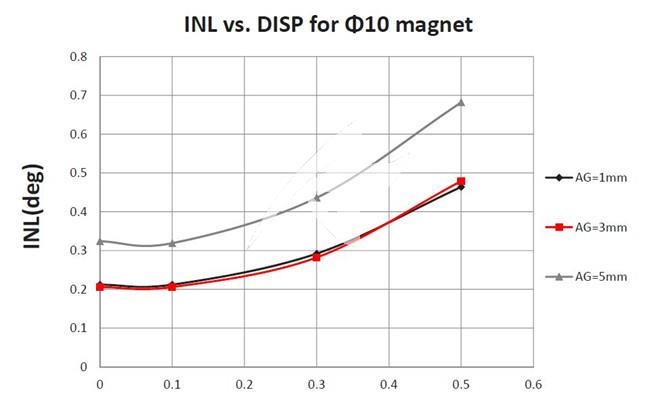

由于芯片只对平行于芯片表面的磁场的方向变化做出响应，MT6816在使用过程中，对于磁铁本身的加工误差以及磁铁和芯片的安装距离误差要求相对较低。MT6816提供替代传统光电编码器的增量ABZ输出接口，增量输出最大分辨率为1024脉冲/圈或者是4096步/圈。还提供了替代霍尔的增量UVW信号,1~16对极可编程。

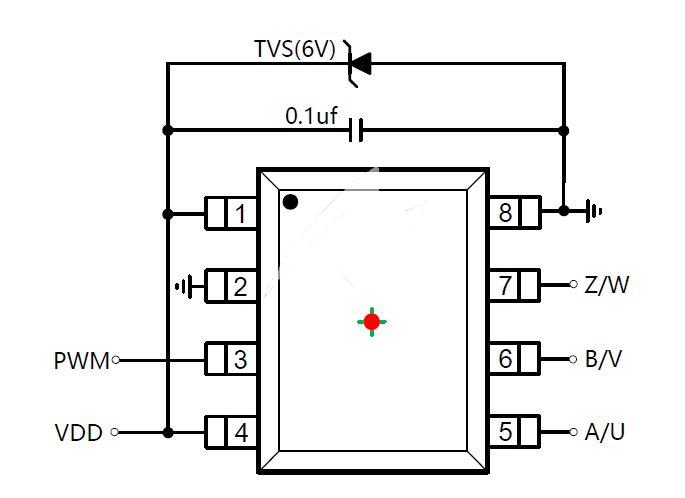

MT6816提供了3线或4线SPI接口，供上位机或者MCU来读取芯片内部的14位绝对角度数值。同时单线输出的PWM也可提供分辨率为12位的绝对角度数据。

MT6816IC应用

绝对角度位置传感器/直流无刷电机控制/伺服电机控制/闭环步进电机控制/替代部分光电编码器应用。

磁编码IC控制闭环步进电机的视频

关键词:MT6816,MT6816高速性能,MT6816IC
