艾毕胜工程师：教你自制无人机云台及组装调试等技术操作。

一、材料准备

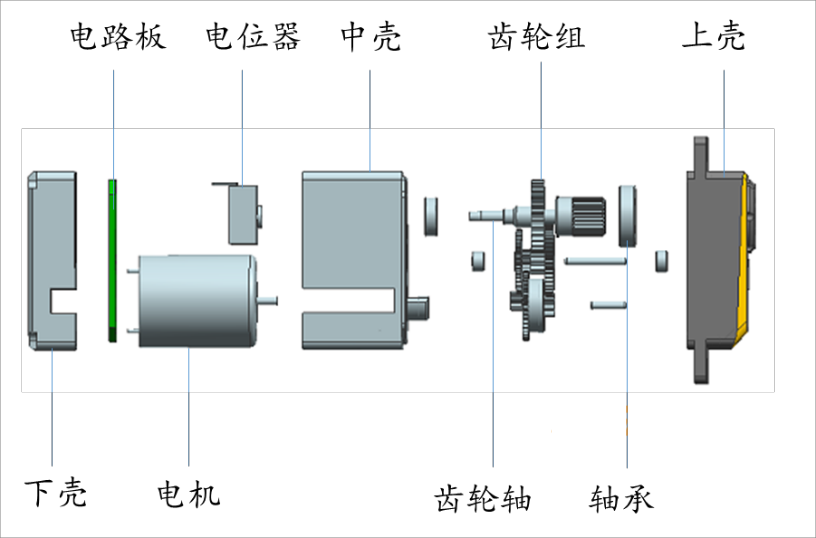

1、舵机：通常需要至少两个舵机，一个用于控制云台的左右旋转，另一个用于控制云台的上下倾斜。先以简单的PWM舵机为例：九克铜齿舵机（有条件的也可以上总线舵机，配合高精度磁编码传感器（MT6825），可以做闭环控制，角度微调，精准度也更高）。

注意舵机的扭矩和速度，以确保能够满足云台的运动需求。

舵机选择：①扭矩：确保所选舵机的扭矩足够大，以支持云台及其负载（如摄像头）的重量。

②速度：虽然速度不是决定性因素，但较快的响应速度可以提供更流畅的控制体验。

③精度：如果可能，选择带有高精度磁编码器的舵(MT6825)机，以提高角度控制的准确性。

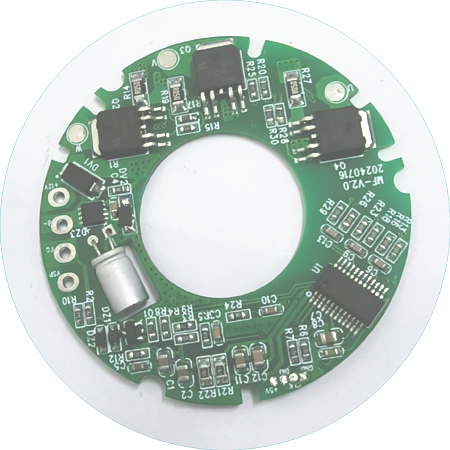

2、控制板：可以使用ABITIONS 艾毕胜、等微控制器作为控制板，它们具有丰富的外设接口和强大的控制能力。还需要安装相应的开发环境和库文件，以便编写和上传控制代码。

3、电源：根据舵机和控制板的功率需求选择合适的电源。对于九克铜齿舵机等小型舵机，通常可以使用5V或6V的直流电源。使用稳压电源，确保电压稳定，避免波动影响舵机和控制板的性能。

4、其他材料：支架和连接件：用于固定舵机和构建云台结构。螺丝和螺母：用于固定各个部件。导线：用于连接舵机和控制板。

二、云台结构设计

1、确定云台尺寸和形状：根据实际需求设计云台的尺寸和形状，确保能够稳定地支撑摄像头或其他负载。

2、设计时确保云台的重心位于旋转轴的中心附近，以减少振动和不稳定性。必要情况下可以考虑添加配重块来调整重心位置。

3、设计旋转机构：利用舵机的输出轴和齿轮系统构建旋转机构，实现云台的左右旋转和上下倾斜。注意设计合理的传动比和齿轮间隙，以确保运动的平稳性和精度。建议使用齿轮、轴承或滑轨等机械元件来优化传动效率和减少摩擦。设计时考虑传动比的调整，以便在速度和扭矩之间找到最佳平衡点。

4、固定支架：设计并制作固定支架，将舵机固定在云台上，并确保各个部件之间的连接牢固可靠。材料选择上，使用轻质但坚固的材料，如铝合金或碳纤维，以减轻重量并增强稳定性。可以使用3D打印部件来快速原型制作和测试不同的设计。

5、可根据功能决定云台是否留有马达驱动控制板以及相应的配套设施。

三、编写控制代码

1、初始化舵机：在代码中初始化舵机，设置其控制引脚和初始角度。

2、编写控制逻辑：根据实际需求编写控制逻辑，实现云台的左右旋转和上下倾斜功能。可以使用循环语句和延时函数控制舵机的运动速度和范围。①库文件：利用现有的舵机控制库（如Arduino的Servo库）可以大大简化代码编写过程。如果使用自定义或特殊类型的舵机，可能需要编写或修改库文件以适应其通信协议和控制方式。②控制算法：考虑实现PID（比例-积分-微分）控制算法来优化舵机的位置控制和响应速度。使用传感器（如陀螺仪或加速度计）来实现更高级的稳定性和防抖功能。

3、调试和优化：在实际测试中不断调试和优化控制代码，以确保云台的稳定性和可靠性。

四、组装调试

1、组装云台：按照设计好的结构将各个部件组装在一起，确保所有连接都牢固可靠。连接电源和控制板：将电源连接到控制板和舵机，确保电路连接正确无误。

2、上传控制代码：将编写好的控制代码上传到控制板中，并检查是否能够正常运行。

3、测试云台功能：①在进行实际测试之前，先进行软件模拟或静态测试以验证控制代码的正确性。②通过控制板或遥控器测试云台的功能，包括左右旋转和上下倾斜等动作。③观察云台的运动是否平稳、精确，并根据需要进行调整和优化。观察并记录云台在运动过程中的任何异常行为（如振动、卡顿或漂移），并进行相应的调整和优化。

通过以上步骤，你就可以使用舵机制作出一个简单的云台了。当然，根据实际需求的不同，你还可以对云台进行进一步的改进和扩展，优化算法和执行逻辑；还有增加功能：比如增加防抖功能、增加更多的舵机以实现更复杂的运动等。祝贺大家都可以制作出一个稳定、可靠且功能丰富的云台系统。了解更多舵机应用知识，关注“艾毕胜电子”。
