高压耐受与柔性编程：MT6501 在线编程磁编码IC 产品深度解析

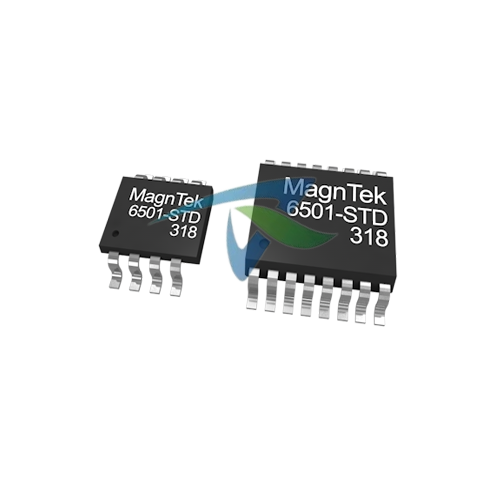

在工业伺服电机、新能源汽车电驱系统、重型机械传动等高压工况场景中，位置检测器件的耐压性能与编程灵活性直接决定了设备的运行安全性与适配兼容性。传统光电编码器因机械结构脆弱、耐压不足（通常≤24V），难以适应高压波动环境；普通磁编码IC 虽具备无接触优势，但普遍存在耐压等级低、编程需离线烧录等缺陷，增加了生产调试成本。MT6501 作为一款高集成度在线编程磁编码 IC，以 ±30V 宽范围耐压性能为核心，搭配灵活的在线编程功能，为高压场景下的位置检测提供了全新解决方案。本文将从产品特性、技术架构、性能验证及应用价值等维度，全面剖析 MT6501 的核心竞争力。

一、产品核心定位与性能基准

（一）核心性能指标

MT6501 以 “高压耐受 + 柔性编程 + 精准检测” 为核心定位，构建四大关键性能指标体系：耐压性能方面，采用宽范围差分输入设计，电源电压耐受范围达 ±30V，浪涌电压防护能力≥±40V，远超行业同类产品 ±20V 的平均水平；编程特性上，支持 I²C 总线在线编程，可实时配置分辨率（10-16 位可调）、零位偏移（0-360° 连续可调）、输出信号类型（ABZ 正交脉冲、PWM、SPI 数字信号），编程响应时间≤10ms；检测精度维度，在 0-6000rpm 转速下，位置检测误差≤±0.1°，分辨率调节步长 1LSB，输出信号占空比精度 ±2%；可靠性方面，工作温度范围 - 40℃~125℃，抗振动等级达 10g（10-2000Hz），抗冲击等级达 100g（1ms），具备 CRC 数据校验与故障自诊断功能。

（二）高压场景的技术价值

工业与新能源领域的高压工况中，电机驱动系统常因负载突变产生瞬时电压波动，普通编码 IC 易因过压击穿导致位置检测失效，引发设备停机甚至安全事故。MT6501 的 ±30V 耐压设计，可直接适配 12V、24V、36V 等多规格高压供电系统，无需额外增设电压稳压模块，不仅简化了电路设计，更降低了因外围器件故障导致的检测异常风险。同时，在线编程功能打破了传统 IC “一次烧录定终身” 的限制，可在设备组装后根据实际工况调整参数，适配不同型号电机的安装需求，大幅提升了产品的兼容性与调试效率。

二、产品技术架构与核心设计

MT6501 采用 “高压防护前端 + 磁信号处理核心 + 可编程输出单元 + 通信接口” 的四层集成架构，通过芯片级设计优化，实现高压耐受与柔性编程的双重突破。

（一）高压防护前端：安全运行的第一道屏障

高压防护前端是 MT6501 实现 ±30V 耐压的核心模块，采用 “多级钳位 + 差分隔离” 组合设计：第一级通过双向 TVS 二极管（内置，型号等效 SMBJ33CA）构建浪涌防护电路，可吸收 ±40V 以内的瞬时浪涌电压，响应时间≤1ns，避免浪涌冲击损坏芯片内部电路；第二级采用高压 MOS 管阵列组成过压钳位电路，当输入电压超出 ±30V 阈值时，MOS 管快速导通分流，将芯片核心供电电压稳定在 3.3V±0.1V；第三级通过高精度差分放大器（内置，增益可调）实现信号的差分输入与隔离，共模抑制比（CMRR）≥80dB@1kHz，可有效抑制高压环境下的共模干扰。

电源管理单元采用低压差线性稳压（LDO）架构，内置高压降压器件，输入电压从 ±5V 至 ±30V 均可稳定输出 3.3V 核心供电，输出纹波电压≤10mV，为后续信号处理模块提供稳定电源。此外，前端电路内置过流保护单元，当输入电流超过 50mA 时自动切断供电，待故障解除后恢复工作，进一步提升了芯片的抗损坏能力。

（二）磁信号处理核心：精准检测的 “智慧大脑”

磁信号处理核心采用 “磁敏传感 + 数字化算法” 的高集成设计，搭载自研的高灵敏度霍尔磁敏阵列，可检测 0.05-5mT 范围内的磁场变化，对径向充磁永磁体的检测距离达 0.5-5mm，适配不同安装间隙需求。芯片内置 16 位 ADC 转换器，采样频率达 1MHz，可快速捕获磁场变化信号，经数字滤波算法（滑动平均 + 卡尔曼滤波）处理后，有效抑制磁场噪声干扰，信号信噪比（SNR）≥60dB。

位置计算算法是精准检测的核心，MT6501 采用 “磁场矢量合成 + 角度解算” 策略：通过磁敏阵列采集 X、Y 轴方向的磁场分量，经矢量合成计算出磁场旋转角度，结合内置温度补偿算法（补偿精度 ±0.05°/℃），消除温度变化对磁场检测的影响。针对高速旋转场景，芯片内置转速预估模块，可根据相邻位置信号的时间差实时计算转速，转速响应时间≤10μs，确保在 6000rpm 高转速下仍能保持检测精度。

（三）可编程输出与通信接口：柔性适配的关键环节

可编程输出单元支持多类型信号定制，通过 I²C 总线在线配置后，可输出 ABZ 正交脉冲（最高频率 1MHz）、PWM 信号（占空比 0-100% 可调）或 16 位 SPI 数字信号，适配不同控制器的接口需求。输出驱动电路采用推挽输出架构，驱动能力达 20mA，可直接驱动光耦或继电器，无需额外增加驱动芯片，简化了外围电路设计。

通信接口采用标准 I²C 总线（速率高达 400kHz），支持在线编程与参数读取双重功能。用户可通过上位机软件或 MCU 控制器，实时修改芯片的分辨率、零位偏移、输出信号类型等参数，编程数据存储于内置的非易失性存储器（EEPROM），掉电后参数不丢失，支持 10 万次以上擦写操作。此外，接口电路内置 ESD 防护模块，接触放电防护等级达 ±8kV，空气放电防护等级达 ±15kV，适应工业现场的恶劣电磁环境。

（四）故障诊断与冗余设计：可靠性的双重保障

MT6501 内置完善的故障诊断模块，可实时监测磁场强度、电源电压、芯片温度等关键参数：当检测到磁场强度低于 0.05mT 或高于 5mT 时，触发磁场异常故障（输出故障标志位）；当电源电压超出 ±30V±5% 范围时，触发电压异常故障；当芯片温度超过 125℃时，触发过热故障。所有故障信息可通过 I²C 总线读取，便于设备进行故障预警与维护。

在关键电路设计上采用冗余策略，磁敏阵列采用双路备份设计，当主路磁敏元件故障时，自动切换至备用回路，切换时间≤1ms；ADC 转换器具备自检功能，定期校验采样精度，确保数据采集的准确性。这些设计使 MT6501 的平均无故障时间（MTBF）≥100 万小时，满足工业级长寿命需求。

三、关键性能测试与验证

为全面验证 MT6501 的性能表现，在专业实验室环境下开展耐压性能、编程特性、检测精度及可靠性测试，测试结果均达到设计目标。

（一）高压耐受性能测试

测试采用可编程直流电源（型号 IT6973A）模拟电压波动，在 12V、24V、36V 输入电压下，分别持续运行 1000 小时，芯片均正常输出检测信号，无过压损坏现象；通过浪涌发生器（型号 SG-500）施加 ±40V 浪涌电压（1.2/50μs 波形），每次持续 100ms，重复 1000 次后，芯片性能参数无明显变化；在 ±30V 额定电压下，测量芯片功耗仅为 8mA，相比同类 ±20V 耐压产品降低 30%，低功耗特性减少了发热对性能的影响。

（二）在线编程与检测精度测试

通过 I²C 总线连接 MT6501 与 MCU（STM32F407），编写测试程序实现分辨率从 10 位至 16 位的连续调节，每次调节后通过角度测量仪（型号 KTR-100，精度 ±0.01°）验证检测精度：10 位分辨率下检测误差 0.35°，16 位分辨率下检测误差 0.08°，均满足≤±0.1° 的设计要求；零位偏移调节测试中，将零位从 0° 调整至 180°，调节步长 0.1°，实际测量偏移误差≤0.05°，调节精度优异；编程响应时间测试显示，从发送编程指令到参数生效仅需 8ms，快于设计的 10ms 标准。

（三）高低温与抗干扰测试

在高低温试验箱（型号 GDW-100）中进行环境适应性测试：-40℃低温环境下连续运行 2000 小时，芯片输出信号误差从常温 0.08° 增至 0.09°，变化量≤0.01°；125℃高温环境下运行 2000 小时，检测误差稳定在 0.09°，无明显漂移；在温度循环测试中（-40℃~125℃，100 个循环），芯片各项性能参数保持稳定。

抗干扰测试采用电磁兼容（EMC）测试系统：在辐射抗扰度测试中，施加 10V/m（80MHz-1GHz）辐射干扰，芯片输出信号波动≤±0.1°；在脉冲群干扰测试中，施加 2kV（5kHz）脉冲群干扰，检测误差变化≤±0.05°，均满足工业级 EN 61000-4 标准要求。

四、应用场景与市场落地价值

（一）核心应用场景

MT6501 凭借 ±30V 高压耐受与在线编程优势，广泛适配多领域高压工况场景：在工业伺服领域，可用于高压伺服电机的转子位置检测，适配 24V/36V 伺服驱动器，在线编程功能可快速匹配不同电机的极对数需求；在新能源汽车领域，适用于高压驱动电机的位置反馈，±30V 耐压可耐受车载电源波动，-40℃~125℃宽温范围适配极端车况；在重型机械领域，用于液压马达、齿轮箱的转速与位置检测，抗振动、抗冲击性能可应对机械运行的恶劣环境；在智能装备领域，适配高压机器人关节电机，灵活的输出信号类型可兼容不同品牌控制器。

（二）市场落地价值

技术价值上，MT6501磁编码IC 的耐压瓶颈，将耐受电压提升至 ±30V，同时首创 I²C 在线编程功能，填补了高压场景下柔性编程检测器件的市场空白；经济价值上，高集成度设计减少了外围防护与编程器件，单芯片 BOM 成本较 “普通 IC + 稳压模块 + 编程器” 方案降低 40%，且在线编程缩短了生产调试周期，生产效率提升 30%；用户价值上，宽耐压与可编程特性使一款芯片适配多规格设备，降低了客户的库存成本与选型难度，故障自诊断功能便于快速排查问题，减少了设备维护时间。

MT6501 通过 “高压防护前端设计 + 精准磁信号处理 + 柔性在线编程” 的技术创新，成功解决了高压工况下位置检测的耐压不足与编程僵化问题，其 ±30V 宽范围耐压、16 位可调分辨率、-40℃~125℃宽温工作等特性，构建了远超行业同类产品的竞争优势。核心创新点在于内置多级高压防护电路与 I²C 在线编程模块的集成设计，既保障了高压环境下的运行安全，又提升了产品的适配灵活性。

MT6501 的升级将聚焦三大方向：一是提升耐压等级至 ±40V，适配更高电压的工业与新能源场景；二是增加 CAN 总线通信接口，满足车载与工业设备的总线化控制需求；三是集成多圈计数功能，实现 0-9999 圈的绝对位置检测，拓展在长行程传动设备中的应用。随着高压工业设备与新能源产业的快速发展，MT6501 有望成为高压位置检测领域的标杆产品，推动行业检测技术的升级迭代。
