闭环步进电机驱动方案

一、产品概述

                        ——高精度、高效率性、智能化的运动控制解决方案

二、核心组成与技术参数

三、核心技术亮点

1. 全闭环反馈控制

   • 精准定位：通过17位高分辨率编码器实时检测转子位置，重复定位精度达±0.01°，满足精密装配（如0.01mm级贴片机）需求。

   • 动态补偿：基于负载惯量辨识算法，预判加减速过程中的位置偏差并主动修正，响应带宽200Hz。

2. 智能能量管理

   • 电流自适应调节：根据负载实时调整相电流（0.1~5.0A可调），空载功耗降低40%，堵转时自动触发过流保护（阈值±10A）。

   • 动能回收：减速阶段将能量回馈至直流母线，节能效率达15%（对比传统电阻制动）。

3. 抗干扰与可靠性设计

   • EMC优化：通过EN 55011 Class A认证，可抵抗±4kV接触放电、±8kV空气放电（EN 61000-4-2）。

   • 全工况保护：过压（80V）、欠压（18V）、过热（85℃降额，105℃关断）三重保护，MTBF（平均无故障时间）>50,000小时。

4. 灵活通信与集成

   • 多协议支持：EtherCAT（100Mbps）、CANopen（DS402协议）、Modbus RTU，无缝对接PLC、PC及运动控制器。

   • 即插即用：兼容传统Pulse/Direction控制模式，无需更改现有设备接口。

四、典型应用场景

1. 工业自动化

   • 精密装配线：用于SCARA机器人关节驱动，重复定位精度±0.01mm，适配手机摄像头模组组装。

• 高速分拣系统：500次/分钟分拣动作，零速保持扭矩防止物品滑落。

1. 医疗设备

   • CT机旋转机架：静音运行（<50dB），避免电磁干扰敏感成像元件，角度控制精度±0.1°。

• 手术机器人：力位混合控制，实现触觉反馈与安全碰撞检测（碰撞力矩灵敏度<0.1N·m）。

1. 智能物流

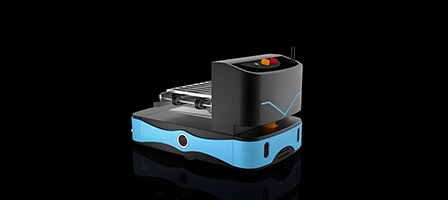

   • AGV转向控制：通过CAN总线接收路径指令，动态调整转向角度（±0.5°），适应复杂仓储环境。

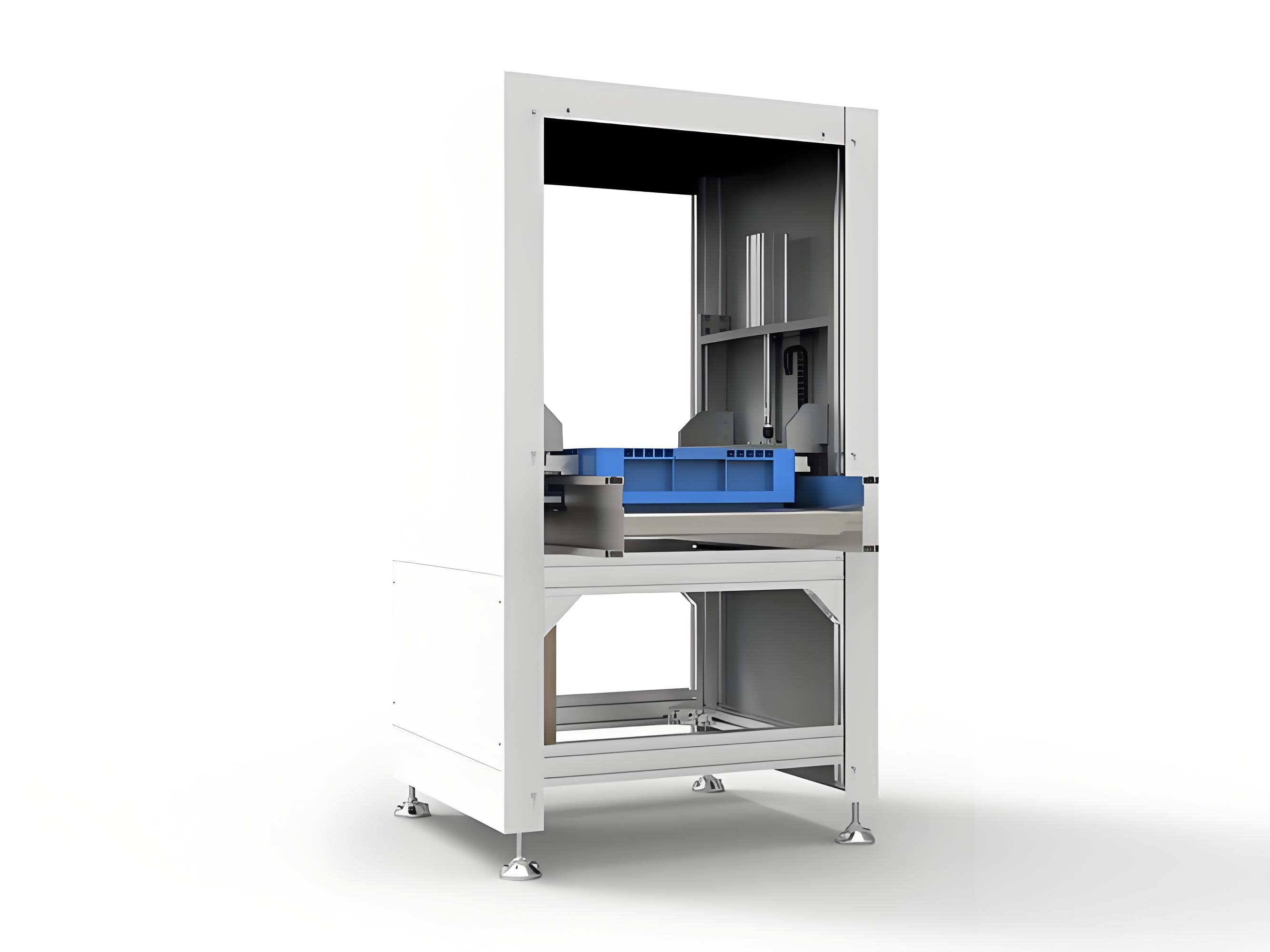

• 立体仓库堆垛机：垂直升降定位精度±1mm，载重可达50kg。
