智能水泵无刷马达驱动板方案中磁场定向控制技术作用​

一、智能水泵无刷马达驱动板方案概述

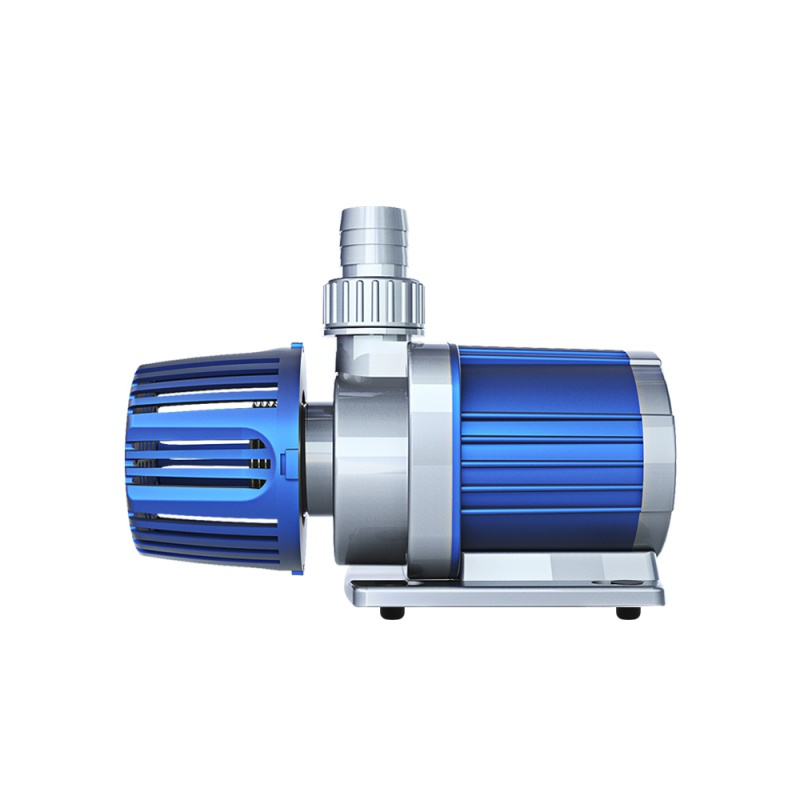

在智能水泵领域，无刷马达以其高效、可靠、低维护等优势逐渐成为主流动力源，而无刷马达驱动板方案的性能则直接决定了无刷马达的运行表现。磁场定向控制（Field-Oriented Control，简称 FOC）技术作为智能水泵无刷马达驱动板方案中的关键技术，从根本上革新了电机的控制方式。它通过对电机磁场的精确操控，极大提升了电机的运行性能，为智能水泵在不同应用场景下的高效运转提供了坚实保障。接下来，本文将深入剖析 FOC 技术在智能水泵无刷马达驱动板方案中的具体作用。​

二、磁场定向控制技术原理​

（一）坐标变换基础​

FOC 技术的核心是建立在坐标变换之上，主要涉及克拉克变换（Clark Transformation）和派克变换（Park Transformation）。克拉克变换将三相静止坐标系（ABC 坐标系）下的电流转换到两相静止坐标系（α-β 坐标系），通过消除三相系统的耦合性，将复杂的三相电流关系简化为相互垂直的两相电流关系 。而派克变换则进一步将两相静止坐标系下的电流转换到两相旋转坐标系（d-q 坐标系），使电流分量与电机的磁场和转矩建立直接联系。在 d-q 坐标系中，d 轴对应励磁电流分量，主要用于产生电机的磁场；q 轴对应转矩电流分量，直接决定电机输出转矩的大小。​

（二）控制流程解析​

在智能水泵无刷马达驱动板中，FOC 技术的实现流程首先通过传感器（如电流传感器）实时采集电机三相绕组的电流数据。采集到的电流数据经克拉克变换和派克变换，转换为 d-q 坐标系下的励磁电流分量和转矩电流分量。驱动板的微控制器根据水泵实际运行需求（如流量、压力设定值），计算出目标励磁电流和目标转矩电流。然后，通过 PID（比例 - 积分 - 微分）控制器等调节手段，对实际电流与目标电流的偏差进行处理，生成控制信号。这些控制信号再经过反派克变换和反克拉克变换，转换为三相静止坐标系下的 PWM（脉宽调制）控制信号，进而控制功率器件（如 MOSFET）的导通与关断，实现对电机三相绕组电流的精确控制，达到控制电机转速和转矩的目的。​

三、提升智能水泵运行效率​

（一）减少能量损耗​

传统的电机控制方式往往无法精确控制电机电流，导致电机在运行过程中存在较大的能量损耗。而 FOC 技术通过精确控制 d 轴和 q 轴电流，使电机的磁链和转矩得到最优控制。在智能水泵运行时，FOC 技术能够根据负载变化，动态调整电流分配，避免不必要的能量浪费。例如，当水泵处于轻载状态时，FOC 技术可降低励磁电流，减少磁滞和涡流损耗；在重载情况下，则合理增加转矩电流，确保水泵高效输出。相比传统控制方式，采用 FOC 技术的智能水泵无刷马达驱动板可使系统整体运行效率提升 20% - 30% 。​

（二）优化功率因数​

功率因数是衡量电机电能利用效率的重要指标。FOC 技术通过对电机磁场的精确控制，能够有效提高电机的功率因数。在智能水泵系统中，较高的功率因数意味着电机从电网吸收的无功功率减少，有功功率占比增加，从而降低了线路损耗，提高了电能的利用效率。这不仅有助于降低水泵的运行成本，还能减轻电网负担，对于大规模应用智能水泵的场景（如农业灌溉、工业循环水系统）具有重要意义。​

四、实现精准的转速与转矩控制​

（一）高精度转速调节​

智能水泵在不同的应用场景中，对转速的精度要求极高。FOC 技术通过独立控制 d-q 轴电流，能够实现对电机转速的精确调节。当水泵需要改变转速时，驱动板根据设定的目标转速，快速调整 q 轴转矩电流，使电机能够迅速响应并达到目标转速。同时，FOC 技术结合速度闭环控制，实时监测电机转速与目标转速的偏差，并通过 PID 控制器进行微调，确保转速控制精度可达 ±1% 以内 。这种高精度的转速调节能力，使得智能水泵能够满足如实验室精密液体输送、医疗设备水循环等对转速稳定性要求苛刻的应用场景。​

（二）稳定的转矩输出​

水泵在抽水过程中，负载情况复杂多变，如水位变化、管道阻力改变等都会导致电机负载波动。FOC 技术能够实时感知负载变化，通过调整 q 轴转矩电流，快速补偿负载波动带来的影响，保证电机输出稳定的转矩。在实际应用中，当水泵遇到突发的高负载情况时，FOC 技术可在极短时间内增加转矩电流，避免电机出现堵转或转速大幅下降的情况，确保水泵持续稳定运行。这种稳定的转矩输出能力，对于农业灌溉、工业污水处理等需要应对复杂工况的场景至关重要。​

五、降低噪音与振动​

（一）平滑的电流控制​

传统电机控制方式下，电流的波动较大，会产生较大的电磁力脉动，进而导致电机振动和噪音。FOC 技术通过精确控制电机三相绕组电流的大小和相位，使电流波形更加平滑。平滑的电流能够产生均匀稳定的电磁力，减少电机内部的电磁振动，从而有效降低电机运行时的噪音。研究表明，采用 FOC 技术的智能水泵无刷马达，运行噪音可比传统控制方式降低 10 - 15 分贝 ，为用户创造更加安静的使用环境，尤其适用于家庭用水泵、办公场所冷却水泵等对噪音敏感的场景。​

（二）优化磁链控制​

FOC 技术对电机磁链的精确控制，也有助于减少电机的振动。通过稳定控制 d 轴励磁电流，保持电机磁链的恒定，避免了因磁链波动引起的电磁振动。在智能水泵运行过程中，稳定的磁链能够使电机的转子运行更加平稳，进一步降低振动幅度。这不仅提高了水泵运行的舒适性，还能减少因振动带来的机械磨损，延长水泵的使用寿命。​

六、增强系统动态响应能力​

（一）快速启动与停止​

在智能水泵的实际应用中，经常需要频繁启停。FOC 技术能够在电机启动瞬间，快速调整电流，为电机提供足够的启动转矩，实现电机的快速平稳启动。其启动时间相比传统控制方式可缩短 30% - 50% 。在停止过程中，FOC 技术通过合理控制电流，实现电机的快速制动，有效减少过冲现象，使电机能够迅速准确地停止在目标位置。这种快速的启动和停止能力，满足了如自动灌溉系统、智能洗车设备等对水泵快速响应要求较高的应用场景。​

（二）负载突变适应​

当智能水泵的负载发生突变时（如突然开启或关闭阀门），FOC 技术能够迅速感知负载变化，并在毫秒级时间内调整电机的控制参数，使电机快速适应新的负载工况。例如，在工业循环水系统中，当多个用水设备同时开启导致负载突然增大时，采用 FOC 技术的驱动板可立即增加电机转矩电流，确保水泵的流量和压力稳定，维持系统的正常运行。这种强大的动态响应能力，大大提高了智能水泵系统的可靠性和稳定性。​

磁场定向控制技术在智能水泵无刷马达驱动板方案中发挥着至关重要的作用。它通过先进的坐标变换和精确的电流控制，显著提升了智能水泵的运行效率，实现了精准的转速与转矩控制，降低了噪音和振动，增强了系统的动态响应能力。随着智能水泵在各个领域的应用不断拓展，FOC 技术的持续发展和优化将进一步推动智能水泵技术的进步，为节能环保、高效精准的流体输送提供更有力的技术支持。未来，FOC 技术有望与更多先进技术融合，为智能水泵系统带来更多创新和突破。​
