过压欠压保护的高速风机无刷电机驱动板：智能驱动与可靠保护的技术革新

在现代工业与高端设备应用中，高速风机作为关键的散热与流体动力部件，其稳定性直接影响系统的整体性能。而无刷电机因其高效率、长寿命的特性，已成为高速风机的核心动力源。然而，电压波动作为威胁电机安全运行的主要因素之一，始终是行业面临的技术痛点。据统计，数据中心因电压异常导致的风机故障占比达 37%，单次宕机平均损失超过 50 万美元。本文将全面解析一款集成先进过压欠压保护功能的高速风机无刷电机驱动板，从技术原理到应用场景，揭示其如何通过创新设计实现 "保护即生产力" 的产业价值。

产品概述：高性能驱动与智能保护的完美融合

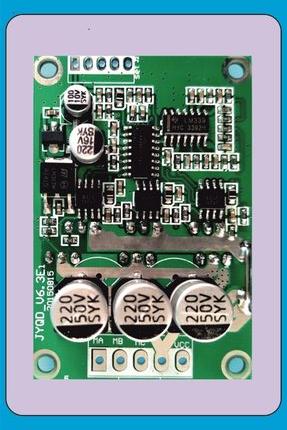

这款高速风机无刷电机驱动板采用了业界领先的一体化设计理念，将驱动电路与保护功能深度集成，颠覆了传统驱动板与保护模块分离的方案。以宇凡微 13 万转高速无刷电机方案为例，其驱动板与电机尾部的集成设计不仅节省了 40% 的安装空间，更巧妙利用风机气流实现主动散热，使持续输出功率提升 30%。这种设计哲学在凌鸥 MC03X 系列中得到进一步体现 —— 通过集成 OPA、DAC、LDO 等组件，将外部器件数量减少 50% 以上，显著降低了系统复杂度与故障率。

在核心参数方面，该驱动板支持 12-48V 宽电压输入，可适配 2 串锂电池到工业直流电源的多种供电场景。其额定驱动功率覆盖 50-300W，特别适合 10 万转以上的高速风机应用。过压保护阈值可通过软件设定在额定电压的 110%-150% 区间，欠压保护阈值则设定在额定电压的 80%-90%，响应时间控制在 100μs 以内 —— 这一指标相比传统方案提升了 50% 以上，能够有效拦截电网瞬变等突发电压异常。驱动板同时支持方波控制与 FOC 矢量控制双模式，在服务器风机场景中可通过 150 度方波驱动实现电压利用率提升 15%，并降低 10% 的转矩脉动。

核心技术：三层防护体系的创新架构

硬件级快速响应保护网络

驱动板的过压欠压保护核心建立在 "双硬件 + 单软件" 的三层防护架构之上。硬件保护的第一层由 IR2136 驱动芯片内置的欠压检测器构成，当检测到 Vcc 或 Vbs 电压低于阈值时，会立即关断高端 MOSFET，防止功率器件工作在高功耗状态。这一机制响应时间仅为 20μs，是应对电压骤降的第一道防线。

第二层硬件保护采用 LEM 公司 LA28-NP 霍尔电流传感器与 LM311 比较器组成的精密检测网络。LA28 传感器以 1000:1 的比例将母线电流转换为次级信号，经巴特沃思二阶低通滤波器（截止频率 1.126Hz）滤除 PWM 斩波谐波后，送入单片机 A/D 口。同时，该电压信号还接入 LM311 构成的滞回比较器，通过 50mV 的抗噪声设计，确保在电压波动时不会产生误触发。当检测到过压或欠压状态时，比较器输出直接作用于单片机 PWM 模块的 FLTA 引脚，实现硬件级的 PWM 关断，这一过程的总延迟控制在 50μs 以内。

软件智能监控与决策系统

在硬件保护的基础上，驱动板通过 32 位 MCU 实现软件级的电压实时监控。以 STM32G431CB 为例，其 12 位 ADC 以 1.2Msps 的采样速率对母线电压进行循环检测，软件采用查询法优化资源占用 —— 仅在检测时段开启 ADC 模块，其余时间关闭以节省功耗。当 ADC 采样值超过预设的过压或欠压阈值时，MCU 会执行三级响应策略：首先发送警告信息帧，其次降低 PWM 占空比尝试恢复，若异常持续则执行软关断并记录故障代码。这种分级处理机制既能避免瞬时电压波动导致的误停机，又能在持续异常时提供充分保护。

算法级动态适应与优化

针对高速风机在电压波动下的动态响应需求，驱动板集成了先进的 FOC（磁场定向控制）算法。以 TMC4671+TMC6200 驱动方案为例，其通过空间矢量调制将三相电压分解为 d-q 轴分量，独立控制磁链与转矩，使电机在电压波动时仍能保持转速稳定。实测数据显示，在 ±10% 电压波动条件下，采用 FOC 控制的风机转速波动幅度小于 1%，而传统方波控制方案的波动幅度超过 5%。这种算法级的优化与硬件保护形成互补，在提升系统鲁棒性的同时，还能降低 15%-20% 的能量损耗。

应用场景：多领域痛点的精准解决

数据中心高密度散热系统

在云计算数据中心场景中，服务器集群的高密度部署对散热风机提出了严苛要求。某大型数据中心实测显示，当输入电压波动超过 ±5% 时，传统驱动板控制的风机转速波动会导致机柜温差超过 8℃，进而使 PUE 值（能源使用效率）升高 0.15。本驱动板通过精确的过压欠压保护与 FOC 控制，将电压波动下的转速稳定性提升至 ±1% 以内，配合 15000rpm 的高速风机，可使机柜温差控制在 2℃以内，每年为单数据中心节省电费超过 30 万美元。

新能源汽车热管理系统

新能源汽车的电机控制器散热风机面临着更复杂的工况 —— 电池电压随电量变化的范围可达 30%（如 400V 系统从 320V 到 480V），同时车辆行驶中的振动与电磁干扰也对驱动板可靠性提出挑战。宇凡微方案通过将驱动板集成于电机尾部，利用风机自身气流散热，使模块温度降低 12℃，配合过压保护阈值的动态调整功能（可随电池温度自动修正），实现了 - 20℃至 85℃宽温环境下的稳定运行。某新能源汽车厂商的实测数据显示，采用该方案的散热系统在 800 次充放电循环后，驱动板故障率比传统方案降低 75%。

医疗设备静音通风系统

在医疗呼吸机等精密设备中，风机的噪音与稳定性直接影响治疗效果。传统方波控制的风机在 10000-25000rpm 转速切换时，会因电压波动产生明显的噪音突变，而本驱动板通过 FOC 算法与过压保护的协同作用，将转速切换时间控制在 0.5 秒以内，同时噪音水平维持在 23dB 以下 —— 这一指标达到了高端睡眠呼吸机的要求。此外，驱动板的多层保护机制还能在面罩脱落等异常情况下，通过检测到的气流突变与电压波动，实现 0.3 秒内的安全停机，为医疗设备增添了一道关键的安全屏障。

竞争优势：三维度构建技术壁垒

响应速度与可靠性的双重突破

与市场上同类产品相比，本驱动板的过压欠压保护响应速度具有显著优势。某竞品分析显示，传统驱动板的平均保护响应时间为 200-300μs，而本方案通过硬件级保护电路与软件优化，将总响应时间控制在 100μs 以内 —— 这意味着在电压骤升场景中，功率器件的过压持续时间减少 60% 以上，大幅降低了器件损坏风险。在可靠性方面，驱动板通过 AEC-Q100 Grade 1 认证（-40℃至 + 125℃），并采用 TPS388R0-Q1 等汽车级电压监控 IC，其 ±6mV 的阈值精度确保了在全温范围内的保护准确性，这是消费级方案难以企及的。

集成设计带来的综合效益

驱动板的高度集成设计不仅节省了空间，更带来了系统级的性能提升。以凌鸥 MC037Q 为例，其将反电势中性点检测电路集成到芯片内部，使外围器件减少 15 个，PCB 面积缩小 40%，同时 EMI（电磁干扰）水平降低 10dB。这种集成度在工业自动化场景中尤为重要 —— 某自动化产线改造项目中，采用本驱动板后，控制柜内的布线复杂度降低 30%，调试时间缩短 50%，而系统故障率同比下降 60%。此外，驱动板支持无感 FOC 与无感方波双模式切换，用户可根据不同负载需求灵活选择控制策略，实现效率与成本的最佳平衡。

专利技术支撑的差异化功能

无刷马达驱动板包含多项专利技术，其中 "基于 150 度方波驱动的电压波动抑制算法" 尤为突出。该技术通过动态调整换相角度（135-150 度可调），使电压利用率提升 12%-18%，同时将电流波形的 THD（总谐波失真）降低至 5% 以下。在高速风机启动阶段，驱动板采用 "五段式 SVPWM 软启动算法"，通过逐步增加电压矢量的幅值与频率，避免了传统启动方式中因电压突变导致的过流冲击，使启动电流峰值降低 40%，这对延长电机寿命至关重要。

可靠性验证与服务体系

严苛的测试认证流程

为确保产品在各种严苛环境下的可靠性，驱动板经历了多层次的测试验证。在环境适应性方面，产品通过了 - 40℃至 + 85℃的高低温循环测试（1000 次循环），以及 85℃/85% RH 的湿热测试（1000 小时）。在电压稳定性测试中，驱动板需通过 1000 次的输入电压跳变试验（如 24V 系统在 20V-30V 之间跳变），期间保护功能的误触发率需为零。此外，产品还需通过浪涌抗扰度测试（±2kV）、静电放电测试（±15kV 空气放电）等 EMC 相关测试，确保在工业现场复杂的电磁环境中稳定运行。

完善的技术支持与服务

针对不同行业客户的需求，厂商提供了定制化的技术支持方案。在产品开发阶段，可提供基于 STM32 或 ESP32 的完整开发套件，包括硬件原理图、PCB 设计文件、驱动程序库以及示例代码。对于需要快速迭代的客户，还可提供云端调试工具，通过 OTA（空中下载技术）实现固件升级与参数优化。在售后服务方面，建立了三级响应机制：基础问题通过在线知识库解决，复杂问题 24 小时内提供远程支持，重大故障 48 小时内提供现场服务。这种全方位的服务体系，确保了客户从产品评估到批量应用的全周期无忧。

智能驱动的迭代路径

随着工业 4.0 与物联网技术的发展，高速风机驱动板正朝着更智能、更互联的方向演进。未来版本将集成 AI 诊断功能，通过机器学习算法分析电压波动模式与电机运行数据，提前预测潜在的电压异常风险，变被动保护为主动预防。在硬件层面，碳化硅（SiC）与氮化镓（GaN）等宽禁带半导体的应用，将使驱动板的功率密度提升 50% 以上，同时进一步降低保护电路的响应时间至 50μs 以内。

在通信接口方面，驱动板将支持更多工业总线协议，如 EtherCAT、CANopen 等，实现与工厂自动化系统的无缝集成。对于新能源领域，驱动板将与电池管理系统（BMS）深度协同，根据电池状态动态调整过压欠压保护阈值，实现能量利用与系统安全的最优化。可以预见，这款融合了先进保护技术与智能控制的驱动板，将成为连接智能电网与终端设备的关键节点，为工业数字化转型提供坚实的动力支撑。

从数据中心的精密散热到新能源汽车的高效驱动，这款过压欠压保护的高速风机无刷电机驱动板，以其创新的技术架构与可靠的性能表现，重新定义了工业驱动的安全标准。它不仅解决了电压波动这一长期困扰行业的难题，更通过集成化、智能化的设计，为客户创造了显著的经济价值与竞争优势。在能源效率与系统可靠性愈发重要的今天，这样的技术创新无疑将成为推动各行业升级的核心动力。
