吸尘器无刷电机驱动板方案

一、方案定位与行业痛点

艾毕胜电子吸尘器无刷马达驱动板是新一代清洁设备的核心动力模块，针对传统有刷电机效率低（<65%）、噪声大（>75dB）、寿命短（<500小时）等痛点，提供高性能BLDC驱动解决方案。适配手持/立式/扫地机器人等产品形态，实现10万+RPM转速、<60dB噪声、2000+小时寿命的技术跃迁。

二、核心技术架构

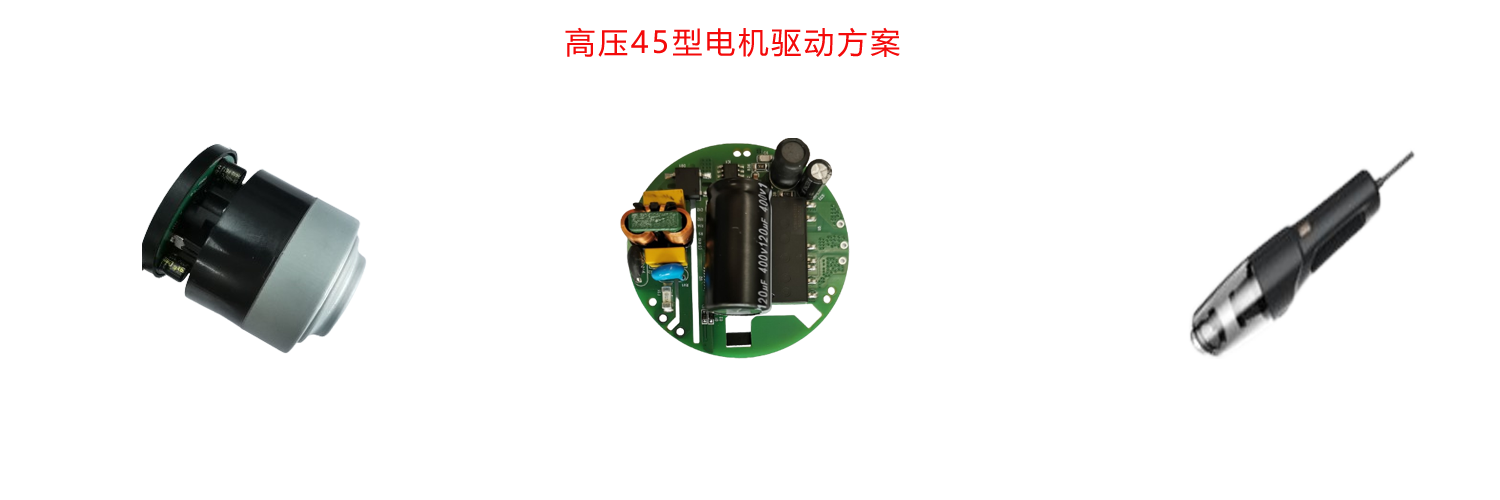

1. 硬件设计

2. 控制算法

• FOC磁场定向控制：

  • 电机效率>92%（较有刷方案提升40%）

  • 转矩波动<3%，抑制高速振动

• 自适应转速控制：

  • 吸力分级调节（20-150AW），功耗动态匹配负载

  • 地毯识别：电流纹波分析，自动提升20%扭矩

3. 智能保护机制

• 硬件级防护：

  • 过流（＞17A）、过压7.4v工作范围是（6.5v-8.4v），12v是（9.5v-12.6v）、堵转（＞200ms）、温度检测保护四重关断

  • 温度实时监控（±2℃精度），过热降频保护

• 软件容错：

  • 启动防反转检测，避免叶轮卡死

  • 电池电压跌落补偿，防止低压宕机

• 堵转保护：风口堵死超时5s自动停机
• 卡死保护：电机风口出现异物触发检测保护，持续卡死超次数，自动停机

三、关键性能参数

注意：

1：FOC驱动方式

2：恒功率：恒功率90w,120w持续工作

3：吸力测试：压力大于15Kpa

4：预留控制端子外接控制板子可进行PWM或者VSP控制调速

四、多应用创新场景设计

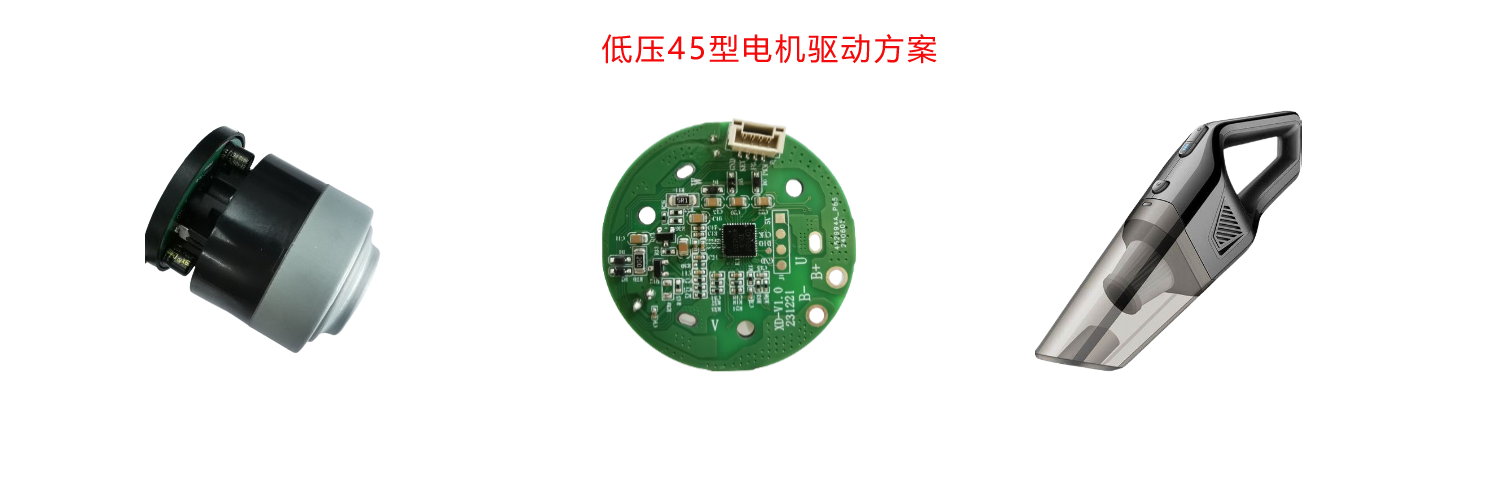

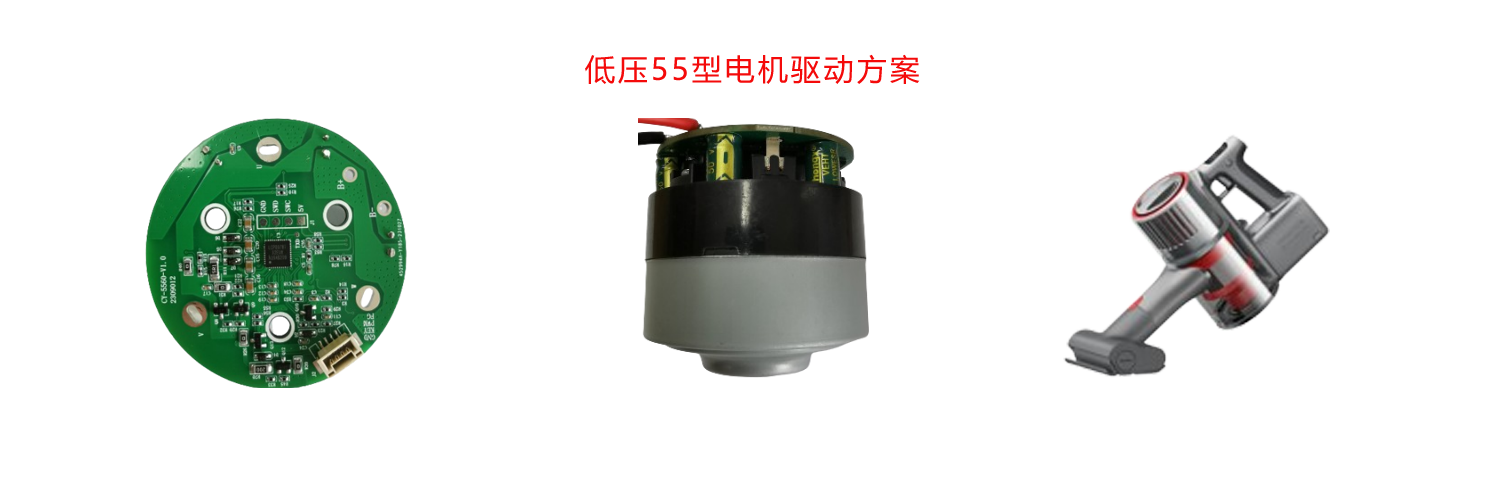

1. 手持吸尘器超薄驱动

• 方案：22mm厚度PCB+灌封工艺，适配Ø38mm微型电机

• 性能：

  • 真空度35kPa（行业平均25kPa）

  • 整机重量<1.2kg，续航延长至70分钟

2. 扫地机器人静音优化

• 技术：

  • 20kHz PWM载频+随机频谱扩散技术

  • 谐振腔结构设计，抑制气流啸叫

• 效果：

  • 运行噪声≤55dB（1米距离）

  • 通过TÜV Quiet Mark认证

3. 无线洗地机双电机协同

• 架构：主控双FOC独立通道，驱动滚刷+吸污电机

• 控制逻辑：

  • 污渍检测（电流纹波分析）→ 自动增压

  • 水量传感器联动，动态调节抽吸功率

五、工程难点突破

1. 高速控制稳定性

• 挑战：10万RPM下霍尔信号延迟导致换相抖动

• 方案：

  • 磁编码器MT6816IC替代霍尔，角度分辨率0.05°

  • 超前角动态补偿算法，换相误差<1μs

2. 电池管理优化

• 痛点：大电流脉冲（>17A）导致电池电压骤降

• 对策：

  • 超级电容缓冲（5F/16V），瞬态压降减少60%

  • 自适应放电曲线学习，续航预测精度>95%

3. EMC设计

• 问题：电机高频干扰导致WiFi/蓝牙断连

• 解决：

  • 三明治PCB叠层（GND-PWR-SIG-GND）

  • 共模扼流圈+π型滤波，EMI辐射<30dBμV/m

六、方案优势

1. 能效王者：

   • 轻载效率>85%，整机续航提升30%

   • 待机功耗<5mW（行业平均50mW）

2. 极致静音：

   • 电磁噪声<35dB(A)，机械振动降低60%

   • 通过ANSI/UL 1017噪声认证

3. 智能互联：

   • 支持蓝牙5.0 OTA升级，故障代码远程诊断

   • 兼容APP吸力曲线自定义（节能/强力/自动）

4. 成本可控：

   • 单电阻采样方案，BOM成本降低15%

   • 兼容Nidec/Johnson等主流电机型号

七、量产支持与生态服务

八、吸尘器机器人马达驱动

艾毕胜电子吸尘器bldc驱动板方案以“高转速、低噪声、长续航”为核心，深度融合硬件拓扑与智能算法，解决吸尘器行业长期存在的动力痛点。通过模块化设计（兼容12V-48V系统）与开放生态，助力客户快速开发差异化的清洁产品，抢占高端市场制高点。
