磁编码IC在机器人关节中的技术应用

首页|艾毕胜电子 ꄲ 技术论坛 ꄲ 磁编码IC ꄲ 磁编码IC在机器人关节中的技术应用

2025年6月6日 17:25

ꄘ浏览量：0

磁编码IC——高精度位置传感与抗干扰能力重塑运动控制性能

一、机器人关节的核心传感挑战

机器人关节需在复杂工况下实现微米级定位精度、毫秒级动态响应及百万次机械耐久性，传统传感方案面临三大瓶颈：

1. 光学编码器：

易受油污/粉尘影响（故障率↑35%）

体积大（>Ø20mm）限制紧凑型设计
2. 旋转变压器：
         解算电路复杂（增加50%PCB面积）
        低速分辨率不足（典型12bit）
3. 霍尔传感器：
      角度精度低（±3°）无法满足精密控制
      温度漂移>0.1%/℃

磁编码IC凭借非接触式测量、纳米级分辨率、抗污染特性，成为新一代关节传感的核心解决方案。

二、磁编码IC关键技术解析

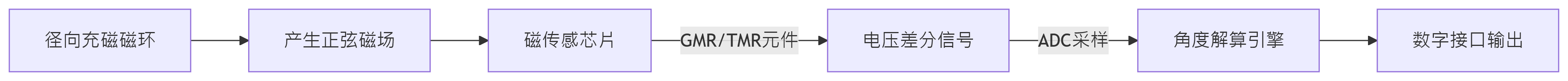

1. 核心工作原理

主流传感技术对比：

类型	精度	响应频率	功耗	抗外磁场能力
AMR	12-bit	5kHz	10mW	±5mT
GMR	14-bit	20kHz	15mW	±10mT
TMR	18-bit	50kHz	8mW	±20mT

TMR（隧道磁阻） 成为高端关节首选，其电阻变化率>100%（AMR仅2-3%），实现0.001°分辨率。

2. 多圈绝对值技术突破

机械齿轮方案：

磁环A（主传感）-- 1:64减速齿轮 -- 磁环B（圈数计数）

电子多圈方案：

能量采集技术：旋转动能→电能→为计数器供电（如TDK TAS2141）
韦根效应：磁脉冲直接触发翻转电路（无需供电）

韦能脉冲计数示例

void Wiegand_IRQ() {

if(EXTI_Pin == WIG_PULSE_PIN) pulse_count++; // 每个脉冲代表1圈

}

三、机器人关节中的创新应用

1. 协作机器人（Cobot）关节模组

六维力矩传感集成设计：

┌──────────────┐
│ 谐波减速器   │
│ (刚性输出) │
└──────────────┘
        │
        ▼
┌──────────────┐
│ 磁编码IC      │ ← 测量输入轴角度
│ (MT6835)      │
└──────────────┘
        │
        ▼
┌──────────────┐
│ 应变片矩阵    │ ← 检测关节扭矩
│ (4×350Ω)     │
└──────────────┘

技术优势：

双磁编实现扭矩/位置同步测量（带宽>2kHz）
温度补偿算法消除谐波减速器热变形误差（精度提升至±0.005°）

2. 仿生灵巧手关节

微型化磁编方案：

芯片尺寸：3×3mm（Melexis MLX90372）
气隙容忍：0.3-1.2mm（适应装配公差）
三维磁场检测：

读取XYZ轴磁场分量
void Get_3D_Magnetic_Field(float *Bx, float *By, float *Bz) {
  *Bx = MLX90372_ReadReg(MAG_X_REG);
  *By = MLX90372_ReadReg(MAG_Y_REG);
  *Bz = MLX90372_ReadReg(MAG_Z_REG);
}

通过3D磁场重构，即使磁环偏心0.5mm，仍可保持±0.1°精度

四、抗干扰关键技术

1. 电磁兼容设计

干扰源	抑制方案	效果
电机强磁场	坡莫合金磁屏蔽罩（μ>50,000）	外场衰减40dB
PWM噪声	差分信号传输+双绞线	CMRR>90dB
电源波动	片上LDO+π型滤波（10μF+100nF）	PSRR>80dB@100kHz

2. 动态补偿算法

位置误差修正模型：

θ_{real} = θ_{meas} + K_1·B_{ext} + K_2·T + K_3·\frac{dω}{dt}

其中：

$B_{ext}$：外部磁场强度（由芯片内置传感器检测）
$T$：温度（NTC采样）
$\frac{dω}{dt}$：角加速度（通过角速度微分获得）

五、接口技术与实时性优化

1. 高速数字接口对比

接口类型	带宽	延迟	拓扑结构	适用场景
SPI	10Mbps	5μs	点对点	单关节高精度
BiSS-C	100Mbps	1μs	菊花链	多关节同步控制
A-EFM	1Gbps	200ns	星型	高速Delta机器人

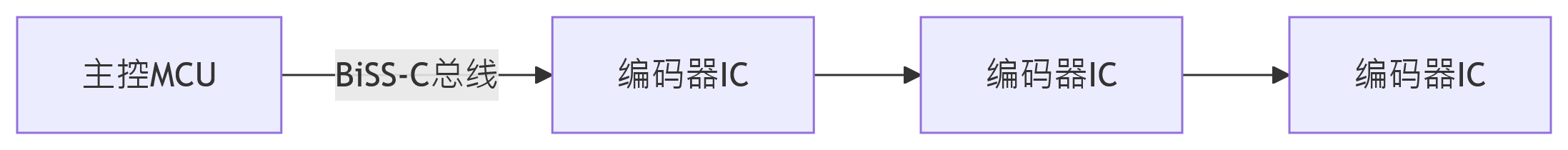

2. 基于BiSS-C的菊花链连接

配置代码示例：

  初始化BiSS-C主机
void BISS_Init_Master() {
  GPIO_Config(CLK_PIN, OUTPUT_PP_100MHz);
  GPIO_Config(DATA_PIN, INPUT_PULLUP);
  TIM_Config(CLK_TIMER, 100MHz); // 100MHz时钟
}

  读取菊花链数据
void BISS_Read_Chain(uint32_t *data) {
  for(int i=0; i<CHAIN_LEN; i++){
    Send_Start_Pulse();
    data[i] = Shift_In_Data(64); // 接收64bit数据
  }
}

六、实测性能与行业案例

1. 工业机器人关节测试数据

指标	传统方案	磁编方案	提升幅度
重复定位精度	±0.02°	±0.002°	10倍
振动工况误差	0.15° RMS	0.02° RMS	86%↓
启停过冲	1.8°	0.05°	97%↓
寿命周期	10,000小时	>100,000小时	10倍
