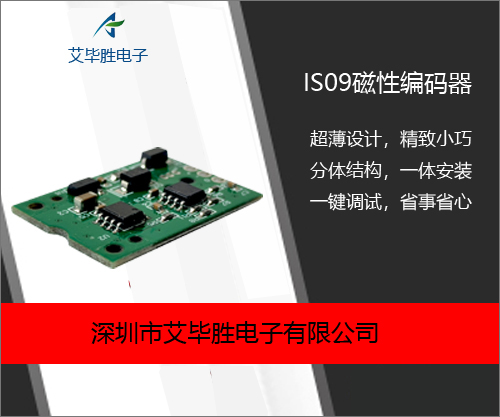

IS09 磁性编码器方案解析：磁场同步旋转下的精准位置检测之道

在电机控制、自动化设备的轴类旋转检测场景中，需实时捕捉轴体旋转带来的位置变化，而磁场与轴的同步运动是实现精准检测的核心逻辑。IS09 磁性编码器方案凭借对 “磁铁随轴旋转时磁场方向同步改变” 的精准感知能力，结合高集成设计与抗干扰特性，成为中小功率设备轴位置检测的优选方案。本文将从核心原理、技术特性、方案优势、应用场景及设计要点等方面，全面拆解这一磁性检测方案的技术价值与实践逻辑。

一、核心原理：磁场同步变化的感知逻辑

IS09 磁性编码器方案的精准检测能力，源于对 “轴 - 磁铁 - 传感器” 三者运动关联的深度适配，其核心是通过传感器捕捉磁场方向随轴旋转的同步变化并转化为位置信号。

方案的机械结构设计遵循 “同轴同步” 原则：将径向充磁的永磁体（通常为钕铁硼材质）通过过盈配合或粘接方式固定在被测旋转轴上，确保磁铁与轴无相对滑动。当轴开始旋转时，磁铁随之同步转动，其产生的环形磁场方向也围绕轴中心呈周期性变化 —— 以轴中心为原点，磁场方向与旋转角度呈线性对应关系，每旋转 360°，磁场方向完成一次完整周期的变化。

传感器核心采用 IS09 磁性检测芯片，其内部集成双轴霍尔效应传感器与信号处理电路。双轴霍尔传感器正交分布（互成 90°），可分别检测磁场在 X 轴与 Y 轴方向的分量。当磁铁随轴旋转导致磁场方向改变时，X 轴与 Y 轴霍尔传感器输出两路相位差 90° 的正弦电信号（Vx = V0 + V1・sinθ，Vy = V0 + V1・cosθ，其中 θ 为旋转角度）。这些原始信号经芯片内部的放大、滤波、A/D 转换后，通过 CORDIC 算法（坐标旋转数字计算方法）计算出实时旋转角度，最终以数字或模拟信号形式输出，实现对轴体位置的精准追踪。

这种 “磁场同步旋转 - 双轴信号采集 - 角度算法解析” 的工作流程，相比传统光电编码方案，彻底消除了机械接触带来的磨损问题，且对磁场方向变化的响应速度仅受芯片内部电路延时影响（典型值＜1μs），确保了检测的实时性。

二、技术特性：适配轴旋转检测的参数体系

IS09 磁性编码器方案的技术参数围绕轴旋转检测的核心需求设计，在检测范围、精度、环境适应性等方面形成显著优势，可适配不同场景的应用需求。

角度检测范围与分辨率覆盖主流应用场景：方案支持 0~360° 全角度检测，可满足连续旋转轴的位置监测需求；分辨率可通过芯片配置实现多级可调，基础版本支持 12 位分辨率（对应角度精度约 0.088°），高端版本可升级至 14 位分辨率（对应角度精度约 0.022°），无论是普通风机调速（要求精度 ±1°）还是精密阀门控制（要求精度 ±0.1°），均能精准适配。

响应速度与转速适配性突出：由于磁场方向变化与轴旋转同步，且芯片信号处理延时极低，方案最高可支持 6000 转 / 分钟（rpm）的转速检测，在高速旋转的电机轴控制场景中，仍能实现每转输出上千个位置采样点，避免因转速过高导致的位置信息丢失。

环境适应性满足工业级需求：IS09 芯片采用工业级设计标准，工作温度范围覆盖 - 40℃~125℃，在低温启动或高温运行的设备中（如汽车发动机旁的旋转轴），仍能保持稳定的检测性能；芯片本身具备抗杂散磁场能力，通过差分检测技术可过滤外部环境中 ±50mT 的干扰磁场，配合磁铁的强磁特性（表面磁场强度≥100mT），即使在电机、变频器等强电磁环境中，也能准确捕捉磁场方向变化。

电气特性具备广泛兼容性：方案支持 3.3V~5V 宽电压供电，可直接接入工业设备常用的直流电源系统，无需额外电压转换模块；输出接口提供 I2C、SPI 数字接口与模拟电压输出两种形式，其中 I2C/SPI 接口支持最高 1MHz 通信速率，可快速将角度数据传输至 MCU，模拟电压输出（0~3.3V 或 0~5V）则可直接接入模拟量采集模块，简化系统电路设计。

三、方案优势：磁场同步检测下的性能突破

相比传统检测方案，IS09 磁性编码器方案基于对磁场同步变化的精准感知，在可靠性、成本控制、安装便利性等方面形成多重竞争优势，显著提升了轴旋转检测的综合价值。

非接触式设计实现超长使用寿命：由于方案中磁铁与传感器无机械接触，仅通过磁场传递位置信息，彻底解决了传统接触式编码器（如电位器）因摩擦磨损导致的精度衰减问题。在每日 24 小时连续运行的场景中，方案使用寿命可超过 10 万小时，相比电位器（寿命通常不足 1 万小时）提升 10 倍以上，大幅降低设备维护成本。某水泵电机制造商应用数据显示，采用 IS09 方案后，编码器更换频率从每年 3 次降至每 5 年 1 次，维护成本降低 80%。

抗污染能力适配恶劣工作环境：传统光电编码器依赖光路传输信号，灰尘、油污、水汽等污染物易遮挡光路导致检测失效，而 IS09 方案通过磁场检测实现信号传输，不受环境污染物影响。在纺织机械（棉絮较多）、食品加工设备（水汽较大）、矿山机械（粉尘较多）等场景中，方案仍能稳定检测磁场方向变化，检测精度衰减率低于 0.1%/ 年，相比光电编码器（衰减率约 5%/ 年）可靠性显著提升。

低成本与小型化设计降低应用门槛：方案核心器件仅需 IS09 芯片、小型永磁体与少量外围元件（电阻、电容），物料成本相比光电编码器降低 40%~60%；整体结构高度集成，传感器模块尺寸可控制在 10mm×10mm×3mm 以内，磁铁直径最小仅 5mm，即使在小型电机、微型阀门等狭小空间内，也能实现 “轴 - 磁铁 - 传感器” 的精准装配，为设备小型化设计提供支撑。

灵活适配性拓展应用边界：方案对磁铁安装偏差具备一定容错性 —— 当磁铁与传感器的轴向距离在 0.5mm~5mm 范围内变化，或径向偏移量不超过 1mm 时，磁场方向变化的检测精度衰减不超过 0.5°，降低了机械安装的工艺要求；同时，通过更换不同极对数的磁铁（支持 1~4 对极），可适配多圈旋转轴的位置检测需求，无需改动传感器硬件，仅通过软件配置即可实现功能升级。

四、应用场景：轴旋转检测的多领域落地

依托对磁场同步变化的精准感知能力与优异的环境适应性，IS09 磁性编码器方案已广泛应用于工业控制、智能家居、汽车电子等领域，解决各类旋转轴的位置检测难题。

工业电机控制是方案的核心应用场景：在三相异步电机的转速与转向控制中，将磁铁固定在电机输出轴上，IS09 方案通过检测磁场方向变化实时输出轴旋转角度与转速数据，传输至变频器实现转速闭环控制。某机床主轴电机应用中，方案以 14 位分辨率检测转速（0~3000rpm），控制精度达到 ±5rpm，相比传统霍尔传感器方案（精度 ±20rpm）提升 4 倍，使机床加工误差从 ±0.1mm 降至 ±0.02mm。在步进电机的失步检测中，方案可通过对比指令角度与实际检测角度（基于磁场方向计算），快速识别失步故障并触发报警，故障响应时间＜10ms。

智能家居设备中实现精准调控：在智能窗帘电机中，IS09 方案通过检测电机轴旋转带来的磁场方向变化，计算窗帘开合角度（精度 ±1°），实现 “精准定位停” 功能，避免传统行程开关控制导致的定位偏差；在智能阀门（如燃气阀、水阀）中，方案可检测阀门轴旋转角度（0~90°），通过 I2C 接口将位置数据传输至主控芯片，实现阀门开度的无级调节（精度 ±0.5°），相比机械刻度调节更精准可靠；在扫地机器人的驱动轮电机中，方案实时检测轮轴转速与转向，辅助实现机器人的路径规划与避障功能。

汽车电子领域适配严苛运行环境：在汽车空调风门调节电机中，磁铁随风门轴同步旋转，IS09 方案在 - 40℃（冬季低温）至 120℃（发动机舱高温）环境下，仍能精准检测磁场方向变化，控制风门开度精度 ±1°，确保空调出风温度调节的稳定性；在汽车雨刮器电机中，方案通过检测电机轴旋转角度实现雨刮器刮刷幅度调节（可在 45°~120° 范围内自定义），且抗雨水、灰尘干扰能力强，使用寿命与车辆生命周期基本匹配（约 15 年）。

此外，在医疗设备的蠕动泵中，方案检测泵轴旋转角度以控制液体输送量（精度 ±0.1ml/min）；在无人机的螺旋桨电机中，通过磁场方向变化检测转速（0~10000rpm），辅助实现飞行姿态稳定控制；在电动工具（如电钻、角磨机）中，方案可实时监测电机轴转速，实现过载保护（转速突降时触发停机）。

五、设计与装配指南：最大化方案价值的实践要点

为确保 IS09 磁性编码器方案精准捕捉磁场方向变化，充分发挥其性能优势，在设计与装配过程中需关注器件选型、机械安装、电路设计等关键要点。

器件选型需匹配场景需求：磁铁选型需根据检测精度与安装空间确定 —— 高精度场景（如精密阀门）优先选择钕铁硼磁铁（表面磁场强度≥200mT），普通场景可选择铁氧体磁铁（表面磁场强度≥100mT）；磁铁尺寸建议为直径 5~15mm、厚度 3~8mm，径向充磁方式是确保磁场方向随轴同步变化的核心（避免轴向充磁导致检测失效）。IS09 芯片选型需关注分辨率与接口：精密检测选 14 位分辨率版本，普通检测选 12 位版本；MCU 资源充足时优先选 I2C/SPI 数字接口，简化设计时可选模拟电压输出版本。

机械安装决定检测精度上限：需保证磁铁与被测轴同轴安装，可采用轴肩定位或止动垫圈固定，防止旋转时出现偏心（偏心量需＜1mm）；传感器芯片应垂直于磁场旋转平面安装，其感应中心与磁铁中心的轴向距离控制在 1~3mm（此区间内磁场强度稳定，方向变化检测最精准）；安装时需避免传感器与磁铁直接接触，同时远离其他磁性器件（如电磁铁、扬声器），防止杂散磁场干扰磁场方向的正常变化。

电路设计需保障信号稳定：电源电路需采用线性稳压器（如 LDO）提供 3.3V 或 5V 电压，输入纹波需＜50mV，避免电压波动导致霍尔传感器输出信号失真；接口电路设计中，I2C/SPI 接口需添加 10kΩ 上拉电阻（选用精度 1% 的金属膜电阻），并在信号线上串联 100Ω 限流电阻，减少传输干扰；模拟输出接口需设计 RC 滤波电路（R=1kΩ，C=10nF），过滤高频噪声，确保输出电压与旋转角度的线性对应关系。

软件配置需优化检测性能：通过芯片配置寄存器设置分辨率与输出模式，例如在 14 位分辨率模式下，需配置采样率≥1000Hz 以适配高速旋转场景；角度计算算法可增加滤波处理，采用滑动平均算法（取连续 10 次采样值平均）降低随机噪声影响，使角度输出更平滑；需编写零点校准程序 —— 在轴静止时记录初始磁场方向对应的角度值，作为后续检测的基准零点，补偿机械安装误差。

此外，可靠性设计不可忽视：在潮湿环境（如浴室设备）中，传感器模块需采用环氧树脂灌封，达到 IP67 防护等级；高温场景（如电机附近）需选用耐高温元器件（电容选用 X7R 材质，电阻选用金属氧化膜电阻），确保电路在 125℃下稳定工作；软件中需添加故障诊断逻辑，当检测到磁场强度＜50mT（磁铁脱落）或角度突变＞10°/ms（轴卡滞）时，立即触发报警信号。

IS09 磁性编码器方案以 “磁铁随轴旋转时磁场方向同步改变” 的物理规律为核心，通过双轴霍尔检测、数字算法解析与集成化设计，在轴旋转位置检测场景中实现了高精度、高可靠性与低成本的完美平衡。从工业电机的精准调速到智能家居的精细控制，从汽车电子的严苛环境适配到医疗设备的精准计量，这一方案正以其独特的技术优势，推动旋转检测技术在各领域的应用升级。

在设备智能化、小型化需求日益增长的今天，对旋转轴位置检测的精度与成本要求不断提升，IS09 磁性编码器方案精准契合了这一发展趋势。对于工程师而言，深入理解其磁场感知逻辑与设计要点，做好器件选型与系统集成，将能充分释放方案价值，为各类旋转轴检测场景提供高效、可靠的技术支撑。
