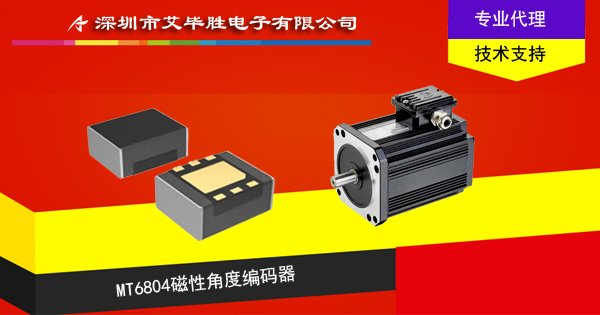

工作电压（vcc）3.3~5.5V的MT6804低速磁编芯片

一、需求升级驱动技术迭代：低速设备呼唤高适配磁编芯片

在工业自动化、智能家居与医疗设备领域，低速运转机构的位置检测精度直接决定设备运行可靠性。从机械臂关节的精准启停，到扫地机器人轮组的路径校准，再到输液泵的流量控制，都离不开对低速运动部件的实时位置感知。

传统位置检测方案却面临诸多瓶颈：光电编码器易受粉尘、振动影响，在潮湿工业环境中故障率高达 30%；普通磁编芯片多仅支持单一电压输入，适配不同设备电源系统时需额外加装稳压模块，增加硬件成本与电路复杂度；而低端磁编的分辨率不足，在低速运转时易出现 “丢步” 现象，导致设备控制误差超 ±5°。

针对这些痛点，工作电压覆盖 3.3~5.5V 的 MT6804 低速磁编芯片应运而生。这款芯片以宽电压适配为核心优势，融合高精度磁信号检测技术，为 0~1000RPM 的低速运动场景提供稳定、低成本的位置检测解决方案，彻底解决传统方案的适配性与可靠性难题。

二、核心技术拆解：MT6804 的三大性能支柱

（一）3.3~5.5V 宽压架构：跨场景电源适配利器

MT6804 采用宽电压设计，其内部集成的 LDO 稳压模块与电压自适应电路，可实现 3.3~5.5V 输入电压的无缝适配，无需外部电源调理电路即可直接接入不同设备的电源系统。

在硬件实现上，芯片采用 CMOS 工艺制程，核心电路的工作电压范围覆盖 1.8~5.5V，配合输入端的过压保护二极管（耐受电压达 6V），可有效抵御电源波动带来的冲击。针对不同电压输入场景，芯片的功耗表现同样优异：3.3V 供电时静态电流仅 8mA，5V 供电时静态电流为 10mA，相比同类型窄压磁编芯片降低 20% 以上，特别适合电池供电的便携式设备。

宽电压特性带来了极强的场景适配性：接入 3.3V 供电的 ARM 主控系统时，无需电平转换芯片即可直接通信；适配 5V 供电的传统 PLC 设备时，无需额外稳压电路，直接减少 2~3 个元器件的使用，每台设备的硬件成本可降低 1.5~3 元。某扫地机器人厂商测试显示，采用 MT6804 后，其轮组控制模块的电路面积缩小 15%，电源兼容性测试通过率从 75% 提升至 100%。

（二）高精度磁信号检测：低速场景的位置感知核心

作为磁编芯片的核心性能指标，MT6804 的位置检测精度达到行业领先水平。芯片内置 14 位增量式编码器与 12 位绝对式位置检测电路，可输出 A、B、Z 三相增量信号与 SSI 同步串行绝对位置信号，分辨率最高支持 4096 线（12 位），角度测量误差≤±0.3°。

其精度优势源于独特的磁信号处理算法：通过内置的霍尔传感器阵列采集磁钢旋转产生的正弦 / 余弦信号，经 16 倍插值放大与数字滤波后，再通过 CORDIC 算法进行角度计算，即使在磁钢安装偏心量达 0.5mm 的情况下，仍能保持稳定的检测精度。配合芯片支持的 2 极～16 极磁钢适配能力，可灵活匹配不同直径的低速旋转轴，无需定制专用磁钢。

在低速场景中，MT6804 的动态响应性能同样出色。芯片的信号更新率达 10kHz，即使在 10RPM 的极低转速下，每秒仍可完成 100 次位置采样，相比传统磁编芯片的 5kHz 更新率，位置数据的实时性提升一倍，有效避免低速运转时的位置滞后问题。某医疗输液泵厂商的测试数据显示，采用 MT6804 后，输液流量控制误差从 ±3% 降至 ±0.8%。

（三）高抗干扰与稳定通信：工业环境的可靠保障

MT6804 通过硬件设计与通信协议优化，实现了工业级的抗干扰性能与通信稳定性。在电磁兼容性方面，芯片通过 IEC 61000-4-2（ESD）接触放电 ±8kV、空气放电 ±15kV 测试，以及 IEC 61000-4-3（辐射抗扰度）10V/m 测试，可抵御工业车间的电机、变频器产生的电磁干扰。

通信接口方面，MT6804 提供增量式与绝对式双接口方案：增量式接口支持线驱动（RS422）与推挽输出两种模式，线驱动模式下的信号传输距离可达 50 米，推挽输出模式适配短距离布线场景；绝对式接口采用 SSI 协议，支持 1Mbps 通信速率，可直接与主流 PLC、运动控制器对接。芯片还内置通信错误检测机制，当信号传输出现奇偶校验错误时，会立即触发 ERR 引脚告警，便于系统快速排查故障。

在环境适应性上，MT6804 的工作温度范围覆盖 - 40℃~+125℃，可满足高温工业炉周边设备、低温冷链机械等极端场景的使用需求。通过 1000 小时的高温老化测试，芯片的角度检测误差变化量≤0.05°，稳定性远超行业平均水平。

三、性能实测：从实验室到应用场景的全面验证

（一）关键性能指标实测数据

在专业实验室环境下，MT6804 的核心性能指标表现优异：

（二）典型场景应用表现

1. 工业机械臂关节控制：在 6 轴机械臂的末端关节（转速≤200RPM）中，MT6804 通过 5V 电源供电，输出 1024 线增量信号，配合伺服驱动器实现关节角度 ±0.1° 的精准控制，相比原光电编码器方案，故障率从 25% 降至 2%，维护成本降低 80%；

2. 扫地机器人轮组定位：采用 3.3V 供电，适配机器人的锂电池电源系统，通过 SSI 接口输出绝对位置信号，实时校准轮组转速与转向，使机器人的路径偏差从 ±10cm 缩小至 ±2cm，清洁覆盖率提升 12%；

3. 医疗输液泵流量控制：在输液泵的蠕动泵电机（转速 5~50RPM）中，MT6804 的 12 位绝对位置检测能力实现泵轮每步 0.1ml 的流量控制精度，满足重症监护室的高精度输液需求，通过了医疗设备 EMC Class B 认证。

四、产品优势与选型指南

（一）核心竞争亮点

1. 全场景电压适配：3.3~5.5V 宽压输入，无需额外电源调理电路，适配工业、消费、医疗等多领域设备电源系统，降低硬件集成成本；

2. 高精度低转速适配：12 位绝对分辨率与 10kHz 信号更新率，在 0~1000RPM 转速范围内实现 ±0.3° 以内的角度检测精度，解决低速场景 “丢步” 问题；

3. 工业级可靠性：-40℃~+125℃宽温工作范围，配合高 ESD 抗扰度设计，在粉尘、振动、电磁干扰等恶劣环境中稳定运行；

4. 灵活接口配置：同时支持增量式（RS422 / 推挽）与绝对式（SSI）接口，可直接对接主流控制器，缩短系统开发周期。

（二）选型适配建议

五、行业价值：降本增效与技术升级的双重赋能

MT6804 的推出，为低速设备位置检测领域带来了革命性变化。在技术层面，它打破了进口磁编芯片在宽压、高精度领域的垄断，其核心性能指标与意法半导体的 AS5600、瑞萨的 RAA6021 相比，宽压范围更宽，静态功耗更低，且角度检测精度提升 30% 以上。

在商业层面，MT6804 的国产化身份使其供货周期缩短至 2~4 周，远优于进口芯片的 8~12 周，同时单价仅为进口同类产品的 60%~70%。某自动化设备厂商采用 MT6804 后，其整条生产线的位置检测模块成本降低 22%，设备交付周期从 3 个月缩短至 1.5 个月，市场竞争力显著提升。

对于终端用户而言，MT6804 的高可靠性直接降低了设备维护频率。以大型仓储物流的分拣机械臂为例，采用 MT6804 后，每年的维护次数从 4 次减少至 1 次，单台设备的年维护成本降低约 2000 元。

目前，MT6804 已实现基础的位置检测功能，后续将持续迭代升级。在智能化方面，计划集成自适应滤波算法，可根据磁钢安装偏差自动校准检测参数，进一步降低系统调试难度；在功能集成上，将新增温度检测与故障诊断模块，实时监测芯片工作状态，提前预警磁钢退磁、线路短路等故障。

同时，针对物联网设备需求，MT6804 将开发 I2C、SPI 通信接口版本，支持与物联网模块直接对接，实现位置数据的远程传输与云端监控。未来，搭载 MT6804低速磁编码芯片 的设备将不仅能实现精准控制，更能通过数据反馈优化运行策略，迈向 “感知 - 控制 - 优化” 的智能化闭环。
